科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，甲物体重6N，乙物体重10N，弹簧秤重力及摩擦均不计．则当甲、乙两物体静止时，弹簧秤的读数为    N，绳子对乙物体的拉力是    N．

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：填空题

甲、乙两辆汽车都做匀速直线运动，其路程S随时间t变化的图象如图所示．从图象可知，    车的速度大；5S内乙车通过的路程是    m．

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：填空题

使用滑轮组时，滑轮组用几段绳子吊着物体，提重物所用的力就是物重的    ．在图中，动滑轮和所挂的重物的总重是500N，则所用的拉力F大小是    N．

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，质量为10kg的物体A静止在斜面上，试画出物体所受重力的示意图．

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，用滑轮组提起物体，在图中用笔画线代替绳子，画出最省力时绳子的绕法．

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图用力将重物G提起，画出此时的动力臂和阻力臂．

科目： 来源：2010-2011学年广东省韶关市乳源县桂头中学九年级（上）期中物理试卷（解析版） 题型：解答题

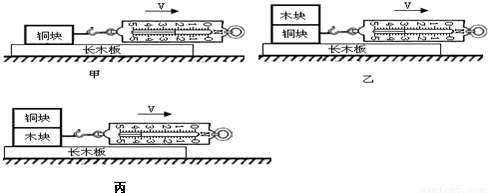

如图所示是小明“探究影响滑动摩擦力大小的因素”的实验．铜块和木块的大小和形状完全相同，实验时弹簧测力计拉着物体沿水平方向做匀速直线运动．

（1）比较（甲）、（乙）两图，可得到的结论是______．
（2）图（乙）、（丙）中铜块和木块叠在一起的目的是使______相同．
（3）图（甲）中弹簧测力计的读数是______N．若物体不是做匀速运动，而是做加速直线运动，弹簧测力计读数______摩擦力；若物体做减速直线运动，弹簧测力计读数______摩擦力 （填“大于”、“等于”或“小于”）．
（4）实验时，小明先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，则测出的摩擦力______实际摩擦力（填“大于”、“等于”或“小于”）．
