科目： 来源：2012-2013学年湖南省长沙市长沙县黄兴中学九年级（上）期中物理试卷（A卷）（解析版） 题型：解答题

如图所示，重量为20N的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力．

查看答案和解析>>

科目： 来源：2012-2013学年湖南省长沙市长沙县黄兴中学九年级（上）期中物理试卷（A卷）（解析版） 题型：解答题

如图所示，杠杆在力F₁、F₂的作用下处于平衡状态，O为支点，l₁是力F₁的力臂，在图中画出F₂的力臂和动力F₁．

查看答案和解析>>

科目： 来源：2012-2013学年湖南省长沙市长沙县黄兴中学九年级（上）期中物理试卷（A卷）（解析版） 题型：解答题

如图所示，人站在地面上，通过这个滑轮组把重物G提升到楼上，请你画出这个滑轮组最省力的绕线方法．

查看答案和解析>>

科目： 来源：2012-2013学年湖南省长沙市长沙县黄兴中学九年级（上）期中物理试卷（A卷）（解析版） 题型：解答题

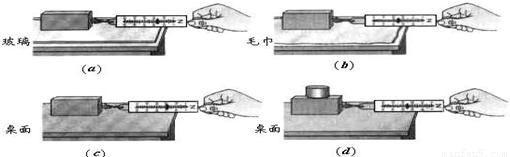

某同学在研究滑动摩擦力的大小跟什么因素有关时，提出猜想可能与接触面的粗糙程度和与接触面之间的压力有关．为了验证猜想他所选的实验器材和实验步骤如图所示：

（1）为保证实验成功，如何测滑动摩擦力的大小______．
（2）c和d相比，弹簧秤的示数小，说明______．
（3）b与a相比，弹簧秤的示数大，说明______．

查看答案和解析>>

科目： 来源：2012-2013学年湖南省长沙市长沙县黄兴中学九年级（上）期中物理试卷（A卷）（解析版） 题型：解答题

小明在探究“杠杆平衡条件”：
（1）实验中首先要调节两端杠杆两端的平衡螺母，使杠杆水平平衡，其目的是 ______．
（2）下面是小明的实验记录：

实验序号	动力F₁/N	动力臂l₁/m	阻力F₂/N	阻力臂l₂/m
1	2	0.2	1	0.1
2	1	0.08	2	0.04

这两组数据中，实验序号为 ______的一组数据肯定是错误的．经检查，发现是测量动力臂时读错了，实际值比记录值多还是少？______；通过探究，应该得出的结论是：______．

查看答案和解析>>

科目： 来源：2012-2013学年湖南省长沙市长沙县黄兴中学九年级（上）期中物理试卷（A卷）（解析版） 题型：解答题

如图所示，质量为8kg，边长为5cm的正方体物块A置于水平地面上，通过细绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且CO=3BO，在C端用F=10N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且细绳被拉直．（细绳重量不计，g取10N/kg）
求：（1）物体A的重力G₁．
（2）B端细绳的拉力F_拉；
（3）物体A对地面的压力F_压；
（4）物体A对地面的压强P．
