科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：填空题

在2010年上海世博会安保演习时，中国反恐惑小组的拆弹专家，拆除恐怖分子设置的定时爆炸装置．如图所示．为使爆炸装置停止工作，应剪断线    ．（填：越“a”或“b”）
拆除前起爆器上    电流通过．（填“有”或“没有”）

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：填空题

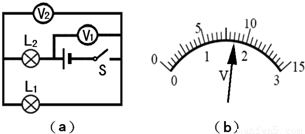

如图（a）所示电路，当闭合开关后，两只电压表的指针偏转角度相同，指针位置均为图（b）所示．
（1）假如灯都正常发光，则原因是    ，此时L₁两端的电压是    ，L₂两端的电压是    ．
（2）假如是电路发生了故障，则是    故障．

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，若只需要灯L₁亮，则需要闭合开关    ；要使灯L_l、L₂串联，则应只闭合开关    ；要使灯L₁、L₂并联，则应只闭合开关    ．

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，是某种内燃机某一冲程的示意图，由图可知：
（1）这种内燃机是    机；
（2）它表示的是    冲程；
（3）在这个冲程中    能转化为    能；
（4）完成这一冲程，曲轴和飞轮转    圈；
（5）仔细观察其铭牌，可看见“1800r/min“字样，则它正常工作时，1秒钟对外做功    次．

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：解答题

一实验小组用如图所示的器材探究“串联电路的电压关系”，用三节干电池串联供电，他们选择了两只规格不同的小灯泡L₁、L₂．
（1）请用笔画线代替导线，连接实验电路．要求：L₁和L₂串联，电压表测量两灯串联后的总电压．
（2）为了保证电路的安全，连接器材时，开关应______．
（3）小明同学用电压表测量L₁两端电压时，直接选用0-3V的量程，小聪同学说这样不行，规范的操作方法应该是______．
（4）在测量L₂两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L₁两端电压，电压表示数为电源电压，出现此故障的原因可能______．
（5）他们排除故障后继续实验，得出一组实验数据如下表，为了得出串联电路电压关系的普遍规律，他们还应______．

L1两端电压U1（V）	L2两端电压U2（V）	电路两端总电压U总（V）
1.5	2.8	4.3

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：解答题

某同学照图所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数，A₁的示数是0.5A，经过L₂的电流是另一条支路中的两倍．
求：（1）L₂中的电流是多少安培？
（2）干路中电流表的读数是多少？
（3）两表的量程分别应取多大的量程．

科目： 来源：2012-2013学年山东省济宁市任城区九年级（上）期中物理试卷（解析版） 题型：解答题
