科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：选择题

下图电路图中与如图所示实验电路相对应的是（ ）

A．
B．
C．
D．

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：选择题

在如图所示的电路中，开关S闭合后，小灯泡L₁L₂均正常发光，则下列说法中正确的是（ ）

A．L₁和L₂串联在电路中
B．L₁和L₂并联在电路中
C．甲、乙都是电流表
D．甲是电压表，乙是电流表

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的电路中，电源电压不变，闭合开关S后，灯L₁、L₂都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）

A．灯L₁短路
B．灯L₂短路
C．灯L₁断路
D．灯L₂断路

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：填空题

内燃机的一个工作循环有四个冲程，图中表示的是其中的    冲程．如果该机飞轮转速是1800 r/min，则它每秒钟内做功    次．

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：填空题

一个物体由A点自由下落时，相继经过B、C两点，如图所示，已知AB=BC，物体在AB段重力做功W₁，功率P₁；在BC段重力做功W₂，功率P₂，则W₁    W₂，P₁    P₂，（选填“大于”、“小于”或“等于”）．

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：填空题

某同学分别用如图所示的（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力    （b）图中受到的压力；（a）图中手施加的动力    （b）图中手施加的动力（选填“大于”、“等于”或“小于”）．

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路，当开关S闭合时，电流表A₂测    的电流（填：L₁或L₂），如电流表A₁的示数为0.8A，电流表A₂的示数为0.5A，则流过L₁的电流为    ．

科目： 来源：2012-2013学年江苏省扬州市九年级（上）期中物理试卷（解析版） 题型：填空题

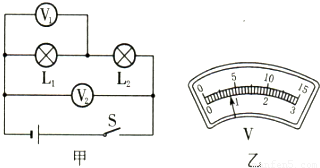

如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L₁两端的电压是    V，L₂两端的电压是    V．
