科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

按照题目要求作图：
（1）如图1所示为钓鱼竿钓鱼的示意图，O为支点，F₁表示手对钓鱼竿的动力，请在图中画出动力F₁力臂 l₁以及钓鱼竿受到的阻力F₂的示意图．
（2）请画出用图2中滑轮组匀速提起重物最省力情况下绳子的绕法，并填写绳自由端拉力F与物重G之间的关系（不计滑轮重、绳重及摩擦）．
（3）如图3所示是某电路的实物连接图，其中有错误，请在原图上加以改正，改正后两灯并联（错处打“×”，改动尽可能少）．
（4）根据如图4所示的实物电路，在虚线框内画出对应的电路图并标明灯及开关的符号．

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，单摆在竖直平面内左右摆动，滚摆在竖直平面内上下往复运动．请回答：
（1）这两个实验可以说明的同一个物理问题是：______；
（2）在单摆左右摆动和滚摆上下往复运动的过程中，你将会看到它们上升的高度逐渐降低．产生此现象的原因是：______．

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：填空题

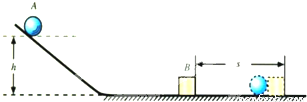

如图是探究“物体动能的大小与什么因素有关？”的实验示意图．
①该实验要探究的是物体动能的大小与物体    的关系．
②该实验物体的动能是指物体    （选填“A”或“B”）．
③该实验物体动能的大小是通过    来反映的．
④该实验物体的速度是指物体A从斜面上静止滚下与物体B碰撞时    （选填“碰前A”、“碰后A”、“碰前B”或“碰后B”）的速度，它是通过    （选填“高度”或“质量”）来改变的．
⑤实验中多次让物体从斜面同一高度上静止滚下时，应改变    （选填“物体A”或“物体B”）的质量，这是为了研究物体动能与物体质量的关系．

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

为了探究斜面的机械效率与斜面的倾斜程度的关系，小黄同学用弹簧测力计拉着同一木块沿粗糙程度相同的斜面匀速向上运动，如图所示，实验数据记录如下表：

实验次数	斜面的倾斜程度	木块重量G/N	斜面高度h/m	沿斜面拉力F/N	斜面长s/m	机械效率η
1	较缓	10	0.4	6.6	1
2	较陡	10	0.5	7.6	1	65.8%
3	最陡	10	0.6	8.4	1	71.4%

（1）根据表中数据可求出第1次实验：有用功是______J，总功是______J，机械效率是______，在运动过程中，木块和斜面的内能将______．（选填“增大”、“减小”或“不变”）
（2）分析表中数据，可以得出的初步结论是：在其他条件不变的情况下，斜面越陡，所需的拉力越______，斜面的机械效率越______．

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

做“探究并联电路电流特点”的实验中：
（1）在连接电路时，开关应______，电流表与被测电路______．（选填“并联”或“串联”）
（2）当闭合开关试触时，发现电流表A₁的指针偏转如图（a）所示，为了提高测量精度，接下来的操作是：断开开关，______．
（3）调整后电流表A₁的指针偏转如图（b）所示，则过L₁的电流是______A，小明发现电流表A₂的指针偏转角度跟A₁一样，则过L₂的电流是______A．

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

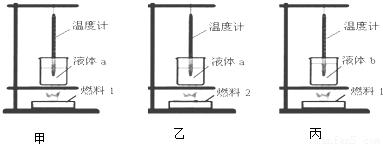

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同．

（1）比较不同燃料的热值，应选择______两图进行实验；比较不同物质的比热容，应选择______两图进行实验．
（2）比较不同物质的比热容，选用上图合适装置加热相同一段时间后，液体a升温多，由此可知：质量相同的液体a与b，升高相同的温度时，液体a吸收的热量______ （选填“大于”或“小于”）液体b吸收的热量．
（3）酒精的热值为3.0×10⁷J/kg，完全燃烧10g酒精放出的热量为______J．

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

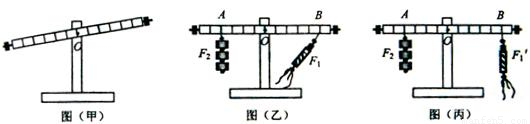

在“探究杠杆的平衡条件”的实验中：
（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示．为使杠杆在水平位置平衡，应将杠杆左端螺母向______边旋一些（选填“左“或“右”）．
（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验．你认为第______组实验更好，理由是______．

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，建筑工人用滑轮组把重720N的钢材运送到离地5m高的工作台上，动滑轮重80N（绳重和摩擦不计）．在拉力F的作用下，钢材以0.1m/s的速度匀速上升．求：
（1）拉力F的大小？
（2）拉力F的功率？
（3）滑轮组的机械效率？

科目： 来源：2012-2013学年南京市江宁区秣陵中学九年级（上）期中物理试卷（解析版） 题型：解答题

一辆轿车在平直的公路上匀速行驶1.8km，轿车上的速度表如图所示，在此过程中：
（1）轿车速度为多少km/h？合多少m/s？
（2）若轿车发动机的功率为40kW，则该车行驶中所受阻力为多大？
