科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，光滑地面上有一小车，其上放一条形磁体，左侧地面固定一螺线管，当开关闭合时，小车将向    运动．

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：填空题

通过小灯泡L定值电阻R的电流跟其两端电压的关系如图，若将灯L和电阻R串联，接在电压为5V的电源上，电路中的电流为    A，若将灯L和R并联，接在电压为2V的电源两端，干路的电流    A．

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：解答题

（1）请在图1中标出N极和S极，并画出磁感线方向．
（2）当给螺线管通电时，小磁针N的指向如图2，试在图中标出螺线管的极性和电流方向．

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，在探究电流与电阻关系的实验中，先把5Ω的电阻接入M、N之间，滑片P滑到某一位置，此时电流表的示数为0.6A；再分别把10Ω和15Ω的电阻换接在M、N之间，接下来请你完成实验．
（1）分别换接10Ω和15Ω的电阻后，滑片P应向______调节．
（2）要读取对应的电流表的示数，必须保持电压表示数为______V不变．
（3）实验结论是：______．

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：解答题

小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．

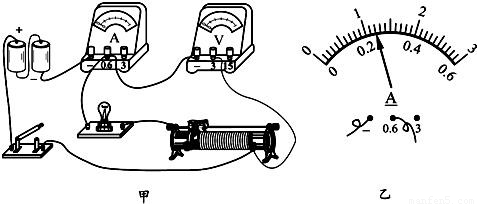

（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．
请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是：______
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验过程中，当电压表示数为______V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为______ A，小灯泡的额定功率为______W．

科目： 来源：2011-2012学年山东省菏泽市单县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的装置很有创意-它将比较耗水的洗衣机和同样耗水但不太讲究水质的马桶连在一起：上部是洗衣机（有关技术参数见铭牌），下部是马桶，中间设有贮水箱．洗衣机还设有加热功能，洗涤前先将水加热到适宜温度．可以提高洗涤效果．

××滚筒式洗衣机
电压/V	220
洗衣功率/W	200
脱水功率/W	330
最大洗涤容量/kg	5
水加热功率/W	2000

（1）求脱水时的正常工作电流：
（2）某次洗衣时，首次进水量为10L，正常加热10min水温达到设定要求，若加热时电能全部转化为水的内能，求水升高的温度．
