科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

仔细观察图中的六幅图，在题中空格处填写相应序号．
（1）能够说明大气压存在的是______图．
（2）能够说明电动机工作原理的是______图．
（3）能够说明内能做功转化为机械能的是______图．
（4）能够说明物体具有惯性的是______图．

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

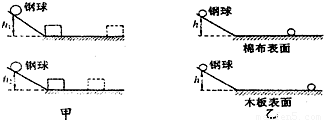

如图甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从同一斜面上不同的高度由静止滚下，打到同一个木块上．如图乙是研究“阻力对物体运动的影响”的实验装置，实验中让同一钢球从同一斜面上相同的高度由静止滚下，在粗糙程度不同的平面上运动．

请回答以下问题：
（1）甲实验研究得是动能与______的关系； 乙实验中“让小车在不同表面上运动”的目的是______．
（2）甲实验是通过______，说明钢球对木块做功的多少，从而判断钢球动能的大小；乙试验是通过钢球在粗糙程度不同的平面上运动的远近，推理得出：在理想情况下，小车如不受阻力作用，小车将______．

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

为了研究I与U、R的关系，某同学设计了如图1所示的电路，进行如下一系列实验，其中有错误之处，请你指出其中的错误之处并改正．
（1）该同学研究“导体中的电流跟电阻的关系”，步骤如下：保持电源电压不变，闭合开关，换用不同的电阻．调节滑动变阻器滑片位置，记录对应的电流表示数，实验数据见下表：

次数	第1次	第2次	第3次
R/Ω	5	10	15
I/A	0.3	0.2	0.1

由此，该同学得出结论：导体中的电流跟电阻成反比．请在如图2方框中画出正确的电路图并指出该同学实验步骤中的疏漏之处______
（2）在你的帮助下，该同学改进了实验，得出欧姆定律．他认为：“根据欧姆定律，可得R=U/I，这说明在电流相同的情况下，同一导体的电阻与该导体两端的电压成正比．”这种说法是______的（正确/错误），理由是______．
（3）这是该同学测定值电阻R_x电阻所连接的电路．他连接的实物电路有错，请在如图3中将错误之处用“×”表示出来，并用铅笔代替导线正确地连接电路．
（4）电流表、电压表示数如图4所示，小明算出小灯泡的电阻为1Ω，则小明读错了______表的量程．

科目： 来源：2010-2011学年广东省揭阳市揭东县贤兴中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

小玲利家用煤气灶烧水，把为lkg、l5℃的水烧开（在标准大气压下），烧水前后煤气表的示数分别如图甲、乙所示．[c_水=4.2×1O³J/]

（1）煤气的用量是多少立方米？如果煤气的密度为O.6kg/m³，烧水时消耗煤气多少千克？
（2）在此过程中水需要吸收多少热量？
（3）用额定功率是750W的电热器烧开同样的水，若电能转化为热能的效率是90%，则通电时间是多少？
