科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A．则两个电阻的连接方式是    ．若要增大电流表的读数，可以采取的措施有    ．

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

如图所示的电路，S合上后，电压表V₁的示数是6V，V₂的示数是3.8V，那么电灯L₁两端的电压是    V，灯L₂两端的电压是    V．

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

在如图所示的电路中，电阻R₁=8Ω，R₂=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0.2A．当开关S接位置2时，电流表示数的可能值在    A到    A之间．

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片 是杠杆的一端，且受定位挡板限制只能在电阻上滑动，当油面在A处时，滑动变阻器的滑 片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端．从油量表（由电流表改装 而成）指针所指的刻度，可以知道油箱内油面的高度．现已知油的密度ρ=0.8×10³kg/m³，电源电压是6V，定值电阻R’的阻值是12Ω．
（1）若浮标有2×10 ^-4 m³的体积浸入油中，则油对它的浮力是多大？（g取10N/kg）
（2）当油面处在A处时，电流表示数为多少？
（3）已知电流增大时，电流表指针向右偏转，则______．
A．油面下降时，电流表指针向右偏转
B．油量表零刻度线一定与电流表原零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大．

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

一根阻值为R=27Ω的粗细均匀的电阻线弯成一个圆，A、B、C是三等分点，如图所示．若将AB接在5.4V的电源上，则整个电路中的电流为    A．

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

在如图的方框内画出伏安法测电阻的电路图，并根据电路图连接电路．

在连接电路时开关应处于______状态，滑动变阻器的滑片应位于______（填A或B）端，这主要是为了避免电路中的______过大，而烧坏电路中的有关元件．在伏安法测电阻的实验中，利用R=U/I计算出各次的电阻值．但算出的结果往往是不同的，这属于实验中的______，是不可避免的，采取多次测量取平均值的办法可以______．

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

如图甲是伏安法测电阻的实验器材，其中电池组电压为6V，Rx的阻值为10Ω左右．

（1）老师提醒同学们，电压表选用3V的量程，那么，电流表选用______的量程，这样做的优点是：
①______；
②在实验中使Rx的两端电压较低，还可以避免因实验时间过长，导致______影响阻值．
（2）将图甲中器材连接成测定Rx阻值实验电路（要求滑动变阻器的滑片P处最左端时连入电路的阻值最大）
（3）小明同学已将前两次实验的数据记入了下表中，第3次实验的电表指示如图乙所示，请将读数填入下表中，并完成表中的有关计算．

实验次数	电压U（V）	电流I（A）	电阻R（Ω）	被测电阻值
1	2.0	0.20	10.0	Rx=______Ω
2	2.5	0.24	10.4
3

科目： 来源：《第6章 欧姆定律》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

小宇做“测定小灯泡的电阻”实验（小灯泡标有“2.5V“字样），在实验过程中得到了如下表所示的一组电压和电流的数据：

实验次序	1	2	3	4	5	6
灯泡两端的电压U（V）	0.5	1.0	1.5	2.0	2.5	3.0
通过灯泡的电流I（A）	0.18	0.22	0.26	0.3		0.31
灯泡发光情况	微亮-逐渐变亮

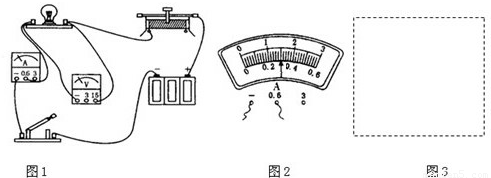

①根据图1的实物电路，在图3方框内画出对应的电路图：

②闭合开关前，滑动变阻器的滑片应调至______，这是为了______；
③正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是______；
A．电流表处有开路       B．电压表与灯泡相连接的导线接触不良
C．小灯泡L短路         D．小灯泡L的灯丝断了
④灯泡正常发光时，电流表的示数如图2所示，请将读数填入表格中的空格处．此时小灯泡的电阻为______；（小数点后保留一位数字）
⑤分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻______，进一步分析表明：______．
