科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十八）（解析版） 题型：解答题

（1）在图1中，根据磁感线方向，标出磁体的S极；
（2）电磁铁通电时，静止的小磁针指向如图2示，请在图中标出电磁铁的N极及电源的正极．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十八）（解析版） 题型：解答题

许华同学在做“怎样测量未知电阻”的实验中：
（1）根据实验目的，将实验器材连接成实验电路如图（1）所示．同组的小亮在检查时发现电路上有一根导线连接错了，建议许华同学改接．
a、请你帮助许华同学在接错的那根线上打“×”，另画一根导线，使电路连接正确；
b、在图（2）的虚线方框内画出改正后的电路图．
（2）许华同学将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图（3）所示，则被测电阻Rx的阻值是______Ω．
（3）许华和小亮为他俩在全班首先获得测量结果而高兴，准备整理器材结束实验．但小红认为他们的实验没有结束，建议他们______．
你认为小红提出这个建议的目的是______．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十八）（解析版） 题型：解答题

如图所示电路中，电源电压为6伏且保持不变，滑动变阻器R₁标有“50Ω 2A”字样，闭合电键S后，无论如何移动滑动变阻器滑片P，电流表A₁始终无示数，而电流表A₂的示数始终为0.4安，初步判断故障发生在电阻上．求：
（1）你认为该电路存在的故障是：______，用相同的规格的电阻替换故障电阻，于是将故障排除．
（2）电阻R₂的阻值．
（3）在可以改变电表量程的情况下，移动滑动变阻器R₁的滑片P时，是否存在这样的一种情况，使两个电流表指针偏离零刻度的角度恰好相同？如果存在，请求出此时R₁消耗的功率P₁；如果不存在，请说明理由．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十八）（解析版） 题型：解答题

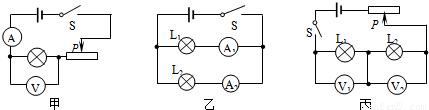

在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．

（1）经过讨论，认为不应该选择图甲电路，原因是______．
（2）为研究电流做功与电压的关系，应该选择图______所示的电路．
（3）利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V₁有示数，电压表V₂无示数，则电路发生的故障是______．
（4）学习电功率知识后，小明想测灯泡的额定功率，将标有“12V  6W”灯泡L₁和“6V  4W”灯泡L₂按图丙电路连接，再接入电流表．经分析，能测出灯泡______的额定功率．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十八）（解析版） 题型：解答题

为了测定额定电压为2.5V，额定功率约为1W的小灯泡的功率，现有下列器材可供选用：2V和6V电源各一个，电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器、开关各一个，导线若干．
（1）电源应选用______V的电源；电流表量程应选______A；电压表量程选______V．
（2）如果电路连接好后，经检查无误，在闭合开关前，滑动变阻器阻值应调节到______．闭合开关，调节滑动变阻器，使灯泡两端电压刚好为______V，这时小灯泡正常发光．此时电流表的示数见如图所示，则电灯泡的额定电功率是______W．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十八）（解析版） 题型：解答题

小兰家的全自动家用豆浆机的部分技术数据如下表所示．

额定电压	220V	电机功率	180W
额定频率	50Hz	加热功率	800W
加干豆量	75g	加 水 量	1200mL

制作豆浆的程序大致如下：（水温为20℃）

工作程序	加热→	打浆→	煮浆→	防溢延煮→	断电报警
工作时间 与状态	电热器开始 加热，8min 后，水温达 到打浆设定 温度．	电机带动刀片高速打浆，打浆共4次，每次打15s，间隔15s．	电热器继续加热，直至豆浆第一次沸腾，耗时2min．	电热器间断加热，（每加热l min，停20s）使豆浆反复煮沸，充分煮熟．共6min40s结束．	机器发出声光报警，提示豆浆已做好

小兰在用该豆浆机制作豆浆之前关闭了她家所有的用电器开关，然后在豆浆机开始制作豆浆的同时，开始记录她家电能表（如图所示）的转盘转过的圈数，当豆浆机发出声光报警时为止，数得电能表的转盘转过了74圈．请回答：
（1）煮好一锅这样的豆浆需要消耗多少电能？
（2）根据第1问的计算结果，计算制作一锅这样豆浆的过程中她家电能表的转盘应转过多少圈？
（3）第2问中计算的结果与小兰实际记录的圈数相符吗？如不相符，请说出你对产生这一偏差的猜想．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十八）（解析版） 题型：解答题

科目： 来源：2012-2013学年湖南省长沙市长郡中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年湖南省长沙市长郡中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

在“用托盘天平测物体质量”时，某同学用已调节好的天平测物体质量的过程中，通过增、减砝码后，发现指针仍指在分度盘中央刻度线的左边一点，如图所示．这时他应该（ ）

A．把横梁右端的螺母向右旋出一些
B．把横梁右端的螺母向左旋进一些
C．把标尺上的游码向右移动
D．把天平右盘的砝码减少一些
