科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

如图所示，F₁是作用在抽水机手柄A 点的动力，O为支点，请在图中画出F₁的力臂L₁．

科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

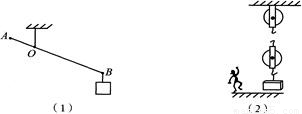

（1）画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向；
（2）在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．

科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

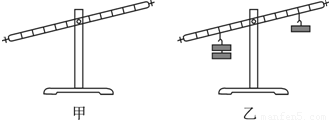

在“研究杠杆平衡条件”实验中
（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向______调（填“左”或“右”）
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向______（填“左”或“右”）移动______格．
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将______．（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）
（4）物理课本中有这样一句话“托盘天平是支点在中间的等臂杠杆，天平平衡时砝码的质量等于被测物体的质量”．实际上使用天平经常同时用到砝码和游码，此时被测物体的质量应______砝码的质量（填“大于”“小于”或“等于”）．
（5）如图丙所示的案秤是个不等臂杠杆，请你根据杠杆的平衡条件，说明用几个不重的砝码就能平衡盘中重得多的货物的道理______．

科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

如图所示，是小宾同学测定滑轮组机械效率的装置．
（1）小宾同学实验中测量的有关数据如下表，请你根据表中数据画出实验中滑轮组的绕线，并填好下表的空格

次数	钩码重G/N	钩码上升高度h/m	拉力F/N	细线自由端移动的距离S/m	机械效率η/100%
1	1.0	0.2	0.8	0.4	______
2	3.0	0.3	______	0.6	75

（2）请根据实验结论及相关知识判断，下列说法正确的是（______）
A．滑轮组的机械效率大小只取决于摩擦及动滑轮的重力，与被提物重无关
B．对同一滑轮组，所提物体重力越小，机械效率越高
C．在不计绳重及摩擦时，机械效率的大小与绳子的绕法无关
D．滑轮组的机械效率越高，所做的有用功就多．

科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

工人师傅常采用斜面把重物搬运到汽车上，如图所示．汽车车厢底板高度为h，斜面长度为S，现用力大小为F沿着斜面把重力为G的重物匀速拉到车上．求：
（1）该工人师傅所做的有用功______．
（2）该斜面的机械效率______．（写出表达式）

科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

用如图所示的滑轮组匀速提升重为480N的物体G，所用拉力F为200N，将重物提升3m所用的时间为10s．
求：（1）重物上升的速度；
（2）拉力所做的有用功；
（3）拉力的功率；
（4）滑轮组的机械效率．

科目： 来源：2012-2013学年江苏省扬州市江都市樊川中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

用如图所示的滑轮组提起重物（不计绳重和摩擦）．
（1）当物重为180N时，滑轮组的机械效率为60%，绳端拉力为多少N？
（2）当提起240N的重物时，使重物上升了3m，则绳端拉力所做的功是多少J？
