科目： 来源：2011-2012学年吉林省师大附中九年级（上）第五次月考物理试卷（解析版） 题型：解答题

如图，杠杆处于平衡状态．请在图中画出小球所受重力的示意图和作用在B点最小力的方向及力臂．

科目： 来源：2011-2012学年吉林省师大附中九年级（上）第五次月考物理试卷（解析版） 题型：解答题

重力5N的小球静止在水面上，画出小球所受力的示意图．

科目： 来源：2011-2012学年吉林省师大附中九年级（上）第五次月考物理试卷（解析版） 题型：填空题

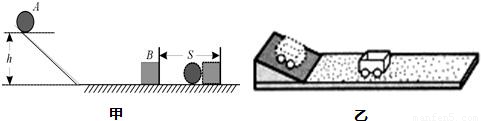

如图所示，甲是探究“动能的大小与什么因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．乙是探究“阻力对物体运动的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动．请回答下列问题：
（1）甲实验的目的是探究钢球动能的大小与    的关系；实验时，它是通过观察    ，从而判断钢球动能的大小．
（2）进行乙实验时，每一次都让同一小车从斜面上相同的高度由静止滑下，其目的是使小车在水平面运动的起始    相同；通过观察小车在粗糙程度不同的水平面上运动    来判断小车在不同的水平面受到    的大小．从而可以推理：如果运动的物体不受力，它将    ．

科目： 来源：2011-2012学年吉林省师大附中九年级（上）第五次月考物理试卷（解析版） 题型：解答题

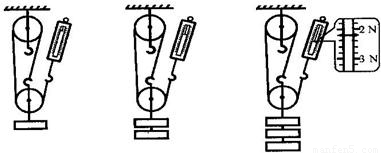

在“探究影响滑轮组机械效率的因素”实验中，某同学用如图所示的同一滑轮组分别做了三次实验，实验数据记录如下：

实验 次数	钩码 重/N	钩码上升 的距离/cm	弹簧测力计 的渎数/N	弹簧测力计上 升的距离/cm	机械效率
1	2	8	0.8	24	83.3%
2	4	5	1.5	15	88.9%
3	6	10			90.9%

（1）在表中的空格处填上适当的数据；（机械效率用百分数表示，保留一位小数）
（2）在实验操作中应竖直向上______拉动弹簧测力计；
（3）从实验数据分析得出：使用同一滑轮组，______可以提高滑轮组的机械效率；
（4）滑轮组的机械效率可能还与其它因素有关，请你作出恰当的猜想：滑轮组的机械效率与______有关（写出一种影响因素即可）．

科目： 来源：2011-2012学年吉林省师大附中九年级（上）第五次月考物理试卷（解析版） 题型：解答题

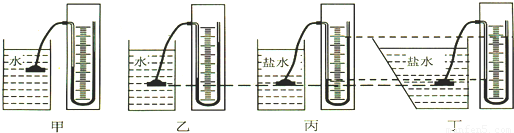

在研究液体压强的实验中，进行了如图所示的操作：

（1）实验前，应调整U型管压强计，使左右两边玻璃管中的液面______．
（2）甲、乙两图是探究液体压强与______的关系．
（3）要探究液体压强与盛液体的容器形状是否有关，应选择：______两图进行对比，结论是：液体压强与盛液体的容器形状______．
（4）要探究液体压强与密度的关系，应选用______两个图进行对比．
（5）在图丙中，固定U型管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于：向上、向下、向左、向右等方位，这是为了探究同一深度处，液体向______的压强大小关系．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：选择题

下列图中利用做功改变内能的是（ ）
A．
用热风干手器将湿手吹干
B．
 小孩从滑梯上滑
C．
 冬天“哈气”取暖
D．
  液化气燃烧加热

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：选择题

a、b、c、d四个通草球的相互作用情况如图所示，则d球（ ）

A．与a球带同种电荷
B．与b球带同种电荷
C．与c球带同种电荷
D．不带电
