科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，根据通过螺线管的电流情况，标出通电螺线管的N、S极．

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电阻箱已接入了电路，则接入电路的电阻箱的电阻是______．

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

电压表使用前，应首先检查指针是否指在______位置．如图所示，电压表的示数是______V．

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，请将图中的电学元件连成电路，要求：开关作总开关，两灯泡并联，电流表测灯L₂中的电流．

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

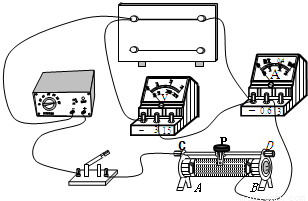

如图所示是探究金属导体的电阻跟哪些因素有关的实验装置，在这个实验中，用通过导体中电流的大小来判断导体电阻的大小．要探究金属导体的电阻跟横截面积的关系，应保持金属丝的材料和______不变．除此之外，还应保持______不变．

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

小亮同学取一只标有“6V”字样的白炽灯灯泡，探究通过灯泡的电流与灯泡两端电压的变化关系并描绘了如图所示的图象．请你认真分析图象提供的信息，回答下列问题：
（1）灯丝电阻随电流的变大而变______．（选填“变大”、“变小”或“不变”）
（2）该灯泡的额定功率是______W．

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

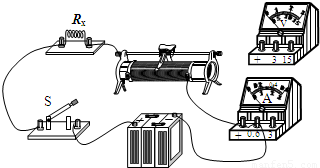

小刚同学用电流表和电压表测定电阻R_x的阻值，（电源电压不变，不考虑温度对电阻的影响），图中连接电压表的导线未画出．实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数如表所示．经检查与核对，他的实验操作与数据记录都准确无误．根据表中数据解答下列问题：
（1）先观察表中数据，然后画出小刚实验电路中电压表的接线．

实验次数	电流表示数/A	电压表示 数/V
1	0.30	3.0
2	0.40	2.0
3	0.50	1.0

（2）定值电阻R_x的阻值是______Ω，电源电压是______V．

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

实验桌上提供了如下器材：电源一个（电源电压6V恒定）、阻值为10Ω的定值电阻器一只；“20Ω 1A”的滑动变阻器一个；量程为0-3V和0-15V的电压表一只；量程为0-0.6A和0-3A的电流表一只；开关一个．小刚想利用实验桌上的器材，设计一个实验证明：“定值电阻的电功率与电压的平方成正比”．
（1）在虚线框中画出实验电路图
（2）写出实验步骤
（3）在这个实验中，电压表的量程选用“0-3V”，电流表的量程应选用______．请将你设定的电压值填入表格中．

电压/V
电流/A

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年北京市密云县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压为24V且恒定，灯丝电阻不随温度变化，灯泡电阻为12Ω，滑动变阻器滑片P滑至B端．当开关S₁、S₂都闭合时，电流表示数为I₁．当只闭合当开关S₁时，电流表示数为I₂，I₁：I₂=6：5．
求：
（1）滑动变阻器的最大阻值；
（2）电流示数I₁；
（3）如果电压表的量程是“0-15V”求这个电路中灯泡达到最小功率时，接入电路中滑动变阻器的电阻是多少？
