科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压为12V，定值电阻R₁为12Ω，滑动变阻器R₂标有“50Ω 1A”字样，电流表A₁量程为0～3A，A₂量程为0～0.6A．当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为______A；在滑片移动过程中，电路消耗的最大功率为______W．

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：填空题

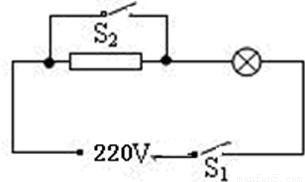

小林家住农村，他家的厕所离房子有一段距离，为了方便和节能，他用“220V，40W”的灯泡，阻值为1210Ω的电阻和开关S_l、S₂设计了一个电路，电路图如图所示．天黑后，S_l处于闭合状态，当无人上厕所时，开关S₂断开，灯光较暗，但能起到指示作用，此时灯泡消耗的电功率为    W；当有人上厕所时，闭合开关S₂，灯泡正常发光，起到照明作用，此时灯泡消耗的电功率为    W．

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：填空题

2011年5月1日开始实施的《刑法修正案（八）》，对“饮酒驾车“和“醉酒驾车“制定了严格的界定标准，如下表所示．

饮酒驾车	20mg/100mL≤血液中的酒精含量＜80mg/100mL
醉酒驾车	血液中的酒精含量≥80mg/100mL

①内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于    ．
②如图甲所示，是酒精检测仪的简化电路．其中，定值电阻R=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示．如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为    A．

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：解答题

在“观察水的沸腾”实验中，用温度计测小烧杯中水的初温时的操作过程如图甲所示，水在沸腾时温度计示数如图乙所示．

（1）图甲中操作的错误是______；
（2）由图乙可知水的沸点是______℃；根据水的沸点，可判断出当时的大气压______（选填“高于”、“等于”或“低于”）1标准大气压．
（3）在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如图丙所示．其中能正确反映研究水沸腾过程中温度随时问变化关系的是______．（选填字母标号）

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：解答题

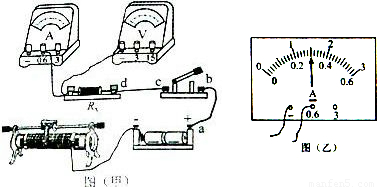

某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻R_x，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关．图（甲）是没有连接完整的实物电路．

（1）请你用笔画线代替导线将实物电路连接完整．
（2）连好电路闭合开关前，应将滑动变阻器滑片P置于______端（选填“最左”或“最右”）．
（3）实验中，闭合开关，移动滑片．电流表、电压表均无示数．为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如下表所示．由此可以判断电路发生的故障是______．

检测导线接点	现象
a、b	电压表、电流表均无示数
a、c	电压表、电流表均无示数
a、d	电压表、电流表均有示数
c、d	电压表、电流表均有示数

（4）排除故障后进行实验，当电压表示数为2.4V时电流表的示数如图（乙）所示，这时电流为______A，他们利用此组数据即得出该待测电阻R_x的阻值，结束了实验．你认为他们这种做法有何不妥？答______．

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：解答题

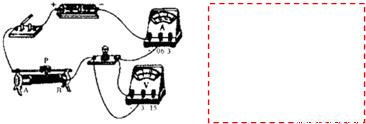

王明同学准备测量额定电压为2.5V 的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图所示．

（1）根据实物连接图，请你在虚线框内画出与之对应的电路原理图
（2）在某次测量过程中，闭合开关后，电压表和电流表的示数如图所示，则电压表的示数为______V，电流表的示数为______A，则此时小灯泡的功率为______W．

（3）滑动变阻器的滑片P向B 端滑动后，小灯泡的电功率将______．（选填“增大”、“减小”或“不变”）
（4）王明同学经过多次测量与计算后，得到了一组功率P 与电压的平方U²的数据，下列各图中能正确表示P与U²的关系的是：______（设灯丝电阻不变）

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：解答题

小亮所用的电学实验盒中有两个定值电阻，一个电阻R₁上标有“20Ω”字样，另一个电阻R₂已看不清楚所标阻值，为了测定R₂的阻值，他设计了如图所示的电路．当闭合开关S后，测得通过电阻R₁的电流为0.3A，电阻R₂两端的电压为3.0V，假设电源电压恒定不变．求：
（1）定值电阻R₂的电阻值；
（2）电源电压U；
（3）通电5min时间，电流通过R₂所做的功．

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：解答题

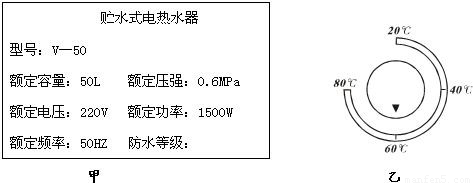

小明家新安装了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，充满水后，小明将调温开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请你帮助小明回答下列问题：
（1）加热指示灯从亮到灭的过程中，热水器中的水一共吸收多少热量？
（2）若不考虑能量损失，从接通电源到指示灯熄灭需要多少时间？
（3）若实际经过2h指示灯才熄灭，则热水器的效率是多少？[C_水=4.2×10³J/]．

科目： 来源：2011-2012学年重庆市沙坪坝区南开中学九年级（上）期末物理试卷（解析版） 题型：解答题

刘强同学家中有7类用电器，其中节能灯5盏、电风扇2台，其余5类用电器各1台（只），每类用电器的额定功率如下表所示，用电器的额定电压均为220V．

用电器种类	电冰箱	电视机	电热 水壶	节能 灯泡	空调	电风扇	洗衣机
额定功率（瓦）	120	100	1210	20	1200	60	200

今年“五一”长假期间刘强全家外出旅游，出发前只将电冰箱接上电源并正常工作，其余用电器均与电源断开．出发时家中电能表的读数如甲图所示，旅游回家时电能表的读数为乙图所示．求：
（1）刘强全家外出旅游的这段时间内，电冰箱压缩机的工作时间为多少小时？
（2）通过计算判断刘强同学家中的所有用电器能否同时工作？
（3）如果家中只有电热水壶在工作，电能表1min内转了50转，问此时家庭电路中实际电压是多少？

科目： 来源：2011-2012学年内蒙古巴彦淖尔市磴口县诚仁中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是（ ）
A．
B．
C．
D．
