科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：选择题

在如图所示的四幅图中，符合安全用电的事例是（ ）
A．
B．
C．
D．

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，当开关S₂闭合后，则电流表的示数（ ）

A．A₁变小、A₂不变
B．A₁不变、A₂变大
C．A₁不变、A₂不变
D．A₁变大、A₂变大

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：解答题

仔细观察图中所示的情景，回答下列问题：

（1）______ 图用来探究两种电荷的作用规律．
（2）______ 图用来探究晶体的熔化规律．
（3）______ 图说明做功可以改变物体的内能．

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：解答题

为了测定额定电压是2.5V的小灯泡的功率，小宇同学在实验时测得的数据如下表，在整理数据计算功率时发现其中一次实验结果与其他两次结果相差很大，经检查原来是有一个电流表的示数读错了．该同学选用的电流表的量程是0～0.6A档，试回答：
（1）数据表中第______次电流表的读数错了，正确的应是______A；
（2）第______ 次实验测得的是小灯泡的额定功率；
（3）小灯泡额定功率P_额=______W；

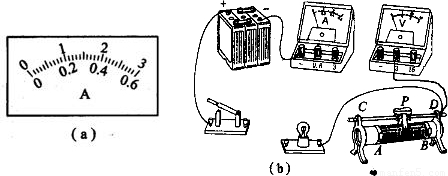

（4）在图（a）中的表头上画出第一次指针的位置；
（5）如图 （b）所示是小宇还没连接完整的实物电路，请你在图中补画缺少的连线．（不要变动原有接线，导线不得交叉）

次数	电压U/V	电流I/A
1	2.00	1.00
2	2.50	0.25
3	3.00	0.30

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，长短、粗细都相同的锰铜线AB和镍铬合金线CD，先后接入电路，接AB时电流表的示数大，这表明AB的电阻______（选填“大”或“小”）；两次实验电流表示数不同，说明导体的电阻与______有关．

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图为“欧姆定律”一节中的“研究电流和电阻关系”实验电路图
（1）为了达到研究的目的，实验过程中必须保持______ 不变．
（2）当开关S闭合后，电压表的读数为2V，电流表的读数为 0.4A．现将阻值为5Ω的电阻R换成阻值为10Ω的电阻接入电路来进行研究．则下一步进行的操作是______．

科目： 来源：2011-2012学年云南省西双版纳州勐海县勐阿中学九年级（上）期末物理试卷（解析版） 题型：解答题

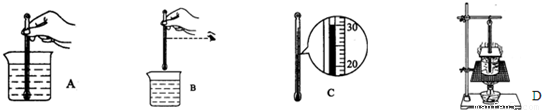

在“观察水的沸腾“实验中：
（1）某同学先用温度计测量小烧杯中水的初温的操作：
A是操作过程，B是读数过程，C是温度计显示的温度．
（2）A图中操作的错误是：______；
（3）B图读数中的错误是：______；
（4）若操作正确，根据C图可知此时烧杯中水的实际温度是______．
（5）该同学在做实验时，如图D所示，发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因．（写出两种即可）
第一种可能原因：______；
第二种可能原因：______．
