科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：填空题

如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L₁的电阻为16Ω，灯L₂的电阻为12Ω，则甲电表的示数为    ，乙电表的示数为    ．

科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：填空题

科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：填空题

如图所示三幅漫画生动第描述了一位学生的一次经历．针对下面三幅漫画，请你看图回答

（1）有一个灯泡不亮的原因    ；
（2）灯泡后来为什么又亮了    ；
（3）猜想这个灯泡为什么更亮    ．

科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：解答题

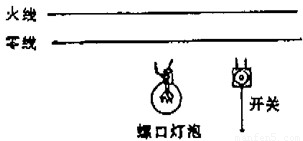

用笔画线表示导线，将拉线开关和所控制的螺口灯泡接入电路．

科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：解答题

李明家在装修房子期间，准备为酒柜安装一个小射灯（下表是射灯的部分参数），李明刚刚学过电学的有关知识，决定自己动手安装．把小射灯直接接入家庭电路以后，刚一通电，小射灯就烧坏了．经过认真检查，发现还有一个配件忘记安装了，李明通过研究说明书，明白了其中的道理．

额定电压	5V
频率	50Hz
…	…

（1）简要写出小射灯烧坏的原因：______，小射灯两端的电压远远超过额定电压．通过该事列你认为在使用和安装电器方面应注意：______．
（2）李明想自己动手测出一个小射灯的功率，图是他设计的实验电路，此电路有什么错误和不妥之处______．

次数 物理量	1	2	3
U/A	4	5	6
I/A	0.21	0.25	0.30
P/W
功率的平均值

（3）在解决了上述问题以后，李明进行了实验，并将实验数据填入上表．请算出小射灯的额定功率为______W．此表的设计还存在一个不当之处，请写出：______．

科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：解答题

如图所示，小灯泡上标有“2.5V 1.25W’字样，变阻器R₂的阻值范围为0-10欧，电源电压保持不变．求：
（1）开关S闭合后，移动滑片P使变阻器连入电路的电阻为4Ω时，小灯泡正常发光，则电源电压为多大？
（2）把滑动变阻器的滑片移到最右端时，小灯泡的实际功率为多大？

科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：解答题

科目： 来源：2008年九年级第4届“博文杯”奥林匹克竞赛物理试卷（解析版） 题型：解答题

如图所示为多功能电饭锅的原理图，其中S为温控器（控制电饭锅不超过某一个温度，对电饭锅起保护作用），三个灯泡为发热电阻R₁、R₂、R₃相应的工作指示灯，其功率忽略不计．下表中“★”表示对应的开关闭合，相应的指示灯亮．“●”表示对应的开关断开，相应的指示灯熄灭，功率格给出了相应状态时电饭锅的功率值．为了延长锅的使用寿命得同时闭合S₁、S₂、S₃三个开关．电饭锅的铭牌上标有220，50H_Z的字样．

挡位	S1	S2	S3	功率（W）	挡位	S1	S2	S3	功率（W）
1	★	●	●	400	4				1000
2	●	★	●	600	5	★	●	★	1200
3				800	6				1400

求：（1）根据表中给出的资料，算出R₁、R₂、R₃的阻值各为多少？
（2）补齐表中3、4、6挡位的空格．
