科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：填空题

如图所示的电路，电源电压保持不变，R₁是定值电阻，R₂是滑动变阻器．当开关S闭合，滑片由b端向a端移动的过程中，电流表示数    ，电压表示数与电流表示数的比值    ．

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：解答题

如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R₁为定值电阻．当闭合开关S，A板上受到的压力F增大时闭合开关S；
（1）电流表示数将______，电压表的示数将______．
（2）此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把______（填“电流表”或“电压表”）改装为压力计．

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：解答题

如图所示，虚线框内有两个阻值均为R的电阻，当开关S由闭合到断开时，电流表的示数变小了，试画出虚线框内两种可能的电路图．

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：解答题

赵峰同学想用图中所给器材测量一个电阻值约为5Ω的小灯泡的阻值，请你帮他：

（1）设计出实验电路图；
（2）根据电路图连接实物图；
（3）电流表与电压表应选用的量程分别是多少？

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：解答题

如图所示电路，电源电压6V且保持不变，电阻R₂的阻值为10Ω，电压表的示数为4V，求R₁的阻值．

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：解答题

用如图的实验装置来研究电流跟电压的关系．
表1：

电压（V）	2	4	6
电流强度（A）	0.4	0.8	1.2

表2：

电压（V）	2	4	6
电流强度（A）	0.2	0.4	0.6

（1）用铅笔代替导线连接实物图（测导线AB电阻时）．
（2）用导线AB和用导线CD的实验记录分别如表1和表2．
从以上实验数据中可以发现：同一导体中电流与______；在相同电压下，通过导线AB和CD的电流不同，说明不同的导体对电流的______是不同的，且通过导体的电流跟该导体的电阻______．

科目： 来源：2011-2012学年江苏省扬州市仪征三中九年级（上）物理周末作业（十）（解析版） 题型：填空题

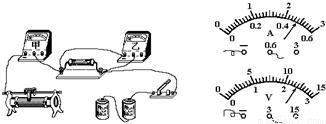

在“用电压表和电流表测电阻“的实验中．
（1）在图（a）所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路；
（2）图（a）中的甲表应是    表，乙表应是    表；
（3）图（b）中电流表的读数为    A，电压表的读数为    V，由此可知被测电阻的阻值为    Ω．
