科目： 来源：2011-2012学年辽宁省锦州市凌海市石山初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年辽宁省锦州市凌海市石山初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

水果含有果酸．如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）、在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：

	铁--锌	铁--铜	铜--锌
苹果	0.55伏	0.60伏	0.95伏
梨	0.40伏	0.50伏	0.90伏
菠萝	0.50伏	0.55伏	1.00伏
橙	0.70伏	0.78伏	1.05伏

①画出这个实验的电路图；
②、分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的______越大，水果电池的电压越大；并且水果电池的电压还与______有关；
（2）、若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制______不变；
（3）、关于影响水果电池电压大小的因素，你还可以研究的问题是______．（写出一个）

科目： 来源：2011-2012学年辽宁省锦州市凌海市石山初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

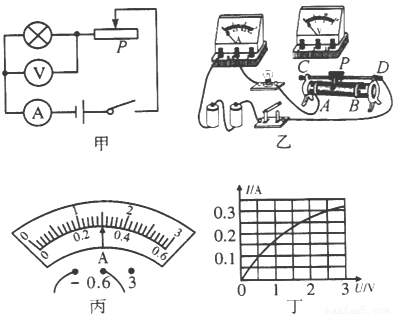

如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图．其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω lA”．

（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整；
（2）小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有______；
（3）调节滑片P使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为______w．若要增大小灯泡的电功率，则滑片P应向______移动；
（4）在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如下图所示，通过图象发现灯丝的电阻是变化的，这一现象表明：______；
（5）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大．经检查所用器材完好，出现这种现象的原因可能是______．

科目： 来源：2011-2012学年辽宁省锦州市凌海市石山初中九年级（上）第三次月考物理试卷（解析版） 题型：填空题

在“探究电流通过导体产生的热量与电阻间关系”的实验中，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过    显示电流产生的热量变化；上述实验中采用这种电路连接方式的目的是    ．

科目： 来源：2011-2012学年辽宁省锦州市凌海市石山初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

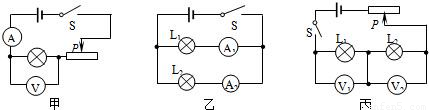

在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．

（1）经过讨论，认为不应该选择图甲电路，原因是______．
（2）为研究电流做功与电压的关系，应该选择图______所示的电路．
（3）利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V₁有示数，电压表V₂无示数，则电路发生的故障是______．
（4）学习电功率知识后，小明想测灯泡的额定功率，将标有“12V  6W”灯泡L₁和“6V  4W”灯泡L₂按图丙电路连接，再接入电流表．经分析，能测出灯泡______的额定功率．

科目： 来源：2011-2012学年湖南省株洲市神福港中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年湖南省株洲市神福港中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年湖南省株洲市神福港中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年湖南省株洲市神福港中学九年级（上）期中物理试卷（解析版） 题型：选择题

在测量液体温度的实验时，如图所示的四种方法中正确的是（ ）
A．
B．
C．
D．
