科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

图中电阻箱的读数是______Ω．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

图中电能表的示数是______kW?h．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

根据图中标出的电源的正、负极，可以判断出通电螺线管的左端是______极．（填“N”或“S”）．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

小阳在实验室测量小灯泡的电功率．当小灯泡两端电压为6V时，电流表的示数如图14所示，此时通过小灯泡的电流为______A，则小灯泡的电功率为______W．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

为探究电磁铁的磁性强弱跟线圈匝数的关系，小聪所在的实验小组用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材做了如图所示的实验．通过比较电磁铁吸引大头针的多少来比较电磁铁的______ 强弱．开关闭合后，发现甲、乙、丙三个电磁铁通过相同的______时，线圈匝数越______，电磁铁的磁性越强．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

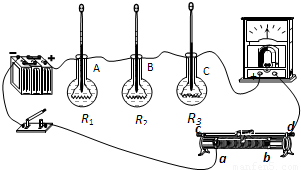

小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．三瓶煤油中都各自浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻为R₁，烧瓶B中的金属丝是镍铬合金丝，电阻为R₂，烧瓶C中的金属丝是锰铜合金丝，电阻为R₃，温度计显示煤油的温度．
（1）这三个烧瓶中电阻R₁、R₂和R₃阻值应该______，所盛煤油的质量应该______．（均选填“相等”或“不相等”）
（2）若R₃＞R₂＞R₁，闭合开关后，小明和小红发现C烧瓶中温度计的示数升高的最快，B烧瓶中温度计的示数升高的较快，A烧瓶中温度计的示数升高的最慢．这表明：在______和通电时间相同的情况下，导体的电阻越大，产生的热量越______（选填“多”或“少”）．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的关系，设计了如图所示的电路．实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较金属丝电阻的大小．现有几根康铜丝和镍铬合金丝，其规格如表所示：

编号	材料	长度（m）	横截面积（mm2）
A	镍铬合金	0.3	0.5
B	镍铬合金	0.6	0.5
C	镍铬合金	0.3	1.0
D	康铜丝	0.3	0.5
E	康铜丝	0.3	1.0
F	康铜丝	0.8	0.8

（1）在探究导体电阻与导体长度之间的关系时，他们将编号为______两根金属丝对应接入电路1和2的位置，当发现电压表示数U₁小于U₂时，可以初步判定：导体电阻与导体长度有关．
（2）在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与______之间是否有关系．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

瑞瑞同学在中考物理实验检测时，对串联电路电压规律进行了探究．
[猜想与假设]串联电路总电压等于各用电器两端的电压之和．
[设计与进行实验]
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
[交流与评估]
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？______，______．
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：____________

UAB/V	UBC/V	UAC/V
1.4	1.4	2.8

（4）这个实验在设计方案上还存在的不足之处是①______；②______．

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

小新同学想利用一块电压表和阻值已知的电阻R测量电阻R_X的阻值．小新选择如图所示的器材，并连接了部分实验电路，电路连接如图所示，其中电源电压恒定不变（但具体电压值未知）．
（1）请你用笔画线表示导线，完成实验电路的连接．（导线不得交叉）
（2）只闭合开关S时，电压表的示数用U₁表示；开关S和S₁都闭合时，电压表的示数用U₂表示，请用U₁、U₂和R表示R_X．
R_X=______．
