利用如图所示的电路可以测定未知电阻R的阻值，已知电源两端电压恒定，请将下面的实验步骤补充完整：
（1）将单刀双掷开关S接b，读出电流表的示数为I₁；
（2）将单刀双掷开关S接______，______；
（3）读出电阻箱的阻值R=60Ω，则R的阻值为______Ω．

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

小明想利用一块电流表和阻值已知的电阻R测量未知电阻R_x的阻值，小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示．
（1）为了测出电阻R_x的阻值，请你在图中只添加两根导线，完成实验电路的连接．
（2）按照电路图连接电路，开关断开，电流表调零．闭合S₁、断开S₂，读出电流表示数为I₁；下一步的操作是：______．
（3）写出R_x的表达式，R_x=______．

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

在物理课外小组的活动中，小刚同学利用如图所示电路测滑动变阻器R的电功率，已知R₁为定值电阻，电路A、B之间的电压为U且保持不变，调节滑动变阻器的滑片P，记录电压表和电流表的示数U、I，并得到实验数据如下表：

U/V	4.5	4.0	3.5	3.0	2.5	2.0	1.5	1.0
I/A	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5
P/W	0.68	0.8	0.88	0.9	0.88	0.8	0.68	0.5

（1）由上表可看出滑动变阻器功率的大小变化情况是______．
（2）由上表可知A、B之间的电压为______V，电阻R₁=______Ω．
（3）由上表可得出电流I随U变化的关系式为：I=______．

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

小刚同学为了探究小灯泡消耗的电功率与电阻的关系，做了如图所示的实验，图中灯泡L₁的电阻为R₁，灯泡L₂的电阻为R₂且R₁＞R₂，小刚闭合开关后，发现灯泡L₂比L₁亮，因此小刚认为，灯泡电阻越小，小灯泡消耗的电功率越大，请你利用图所示的器材，设计一个实验证明小刚的结论是错误的．
（1）在右侧虚线框中画出实验电路图；
（2）根据实验现象简要说明小刚的结论是错误的．

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示电路，电源电压为6V，且保持不变，R₁=6Ω，R₂=12Ω，当S闭合时，求：
（1）通过R₁的电流I₁；
（2）通过干路的电流I；
（3）通电5s，电阻R₂上消耗的电能．

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P处在某一位置时，电压表的示数为4V．移动滑动变阻器的滑片P使电流表的示数增大0.2A，则电阻R消耗的电功率增大了2W．求：此时电压表的示数U₂及定值电阻R的阻值．

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示电路中，电源电压不变，R₁、R₂为两个定值电阻，但它们的电阻值标注已模糊不清．已知它们电阻的值可能是5Ω、10Ω、15Ω或20Ω，且R₁＜R₂．在只闭合S₂与只断开S₂两种状态下，电流表的示数之比为4：25．在避免电源被短路的情况下，电路消耗电功率有四种可能的情况，其中消耗电功率的最大值是9W．求：
（1）R₂的电阻值；
（2）电源电压；
（3）只闭合开关S₂时，电压表的示数及电路消耗的总电功率．
（要求画出必要的等效电路图帮助分析）

科目： 来源：2011-2012学年北京市师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

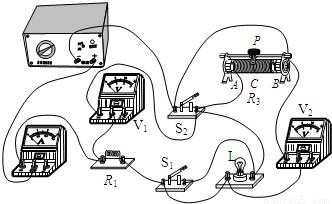

如图所示的电路中，电源两端电压不变，灯的电阻不变．当开关S₁闭合，S₂断开，滑动变阻器的滑片P移到B端时，R₁的电功率为P₁，电流表示数为I₁；当开关S₁断开，S₂闭合时，R₁的电功率为 P₁′，电流表示数为I₂，此时灯L正常发光．已知P₁：P₁′=9：25．当开关S₁、S₂ 都断开，滑动变阻器的滑片P在C点时，变阻器接入电路的电阻为R_C，电压表V₁的示数为U₁，电压表V₂的示数为U₂，已知U₁：U₂=3：2，R_C的电功率为9W，电路消耗的总功率为P_总．此电路通过断开、闭合开关以及移动滑动变阻器的滑片P，形成的不同电路所消耗的最大电功率与最小电功率之比为3：1．求：
（1）电流表I₁与I₂的比值；
（2）灯的电阻与滑动变阻器最大阻值之比；
（3）总功率为P_总；
（4）灯L的额定功率P_L0．
（请画出相关电路状态的等效电路图）
