科目： 来源：2011-2012学年安徽省亳州市风华中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）
A．L₁灯丝断路
B．L₂灯丝断路
C．电池耗尽无电压
D．L₂灯丝短路

查看答案和解析>>

科目： 来源：2011-2012学年安徽省亳州市风华中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流是0.4A，则通过较暗的灯泡的电流是（）
A．等于0.4A
B．大于0.4A
C．小于0.4A
D．无法确定

查看答案和解析>>

科目： 来源：2011-2012学年安徽省亳州市风华中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向上滑时，下列判断正确的是（）

A．三只电表的示数都增大
B．三只电表的示数都变小
C．电表A₁的示数变小，电表V和A₂的示数不变
D．电表A和A₂的示数都变小，电表V的示数不变

查看答案和解析>>

科目： 来源：2011-2012学年安徽省亳州市风华中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

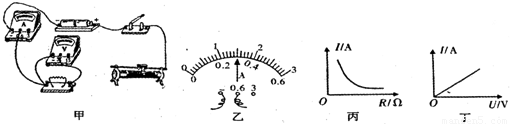

我们已进行过“探究欧姆定律”的实验，请回答下列问题．

（1）请在图甲中把余下部分的电路用笔划线代替导线连接完整．
（2）在某次测量中，电流表的示数如图乙所示，电流为______A．
（3）如丙、丁两图所示，是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是______（选填“丙”或“丁”）．由图丙可得出的结论是：______．
（4）在探究电阻一定时，通过电阻的电流跟两端电压关系的过程中，使用滑动变阻器的目的是______和______．

查看答案和解析>>

科目： 来源：2011-2012学年安徽省亳州市风华中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图所示，是利用电压表和电流表（伏安法）测量电阻的实验装置．

（1）连接电路时开关应处于______状态，变阻器的滑片应处于______端（选填a或b）．
（2）小明根据如图A所示的电路图，将实验器材连接成实验电路．同小组的小亮在检查时认为，从实验目的来看实验电路图B上有一根导线连接错了，建议小明改接．①请你在图B接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：______（具体说明是什么影响）．
（3）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图C所示，则电压表的读数是______V，电流表的读数是______A，被测电阻R_x的阻值是______Ω．
（4）若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将______（选填“变大”、“变小”或“不变”），原因是______．

查看答案和解析>>

科目： 来源：2011-2012学年安徽省亳州市风华中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

“等效替代法”是物理学中常用的一种方法．若图甲的两个电阻并联后接入电路中的效果与图乙一个电阻接入电路的效果相同，请你利用并联电路电压、电流的规律及欧姆定律推导出R与R₁、R₂的关系式．
