科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，电源两端电压为4.5V保持不变．滑动变阻器R₁上标有“20Ω 1A”字样．定值电阻R₂=6Ω．电压表的最大测量值3V；电流表的最大测量值0.6A．开关S闭合后．如果要求电压表和电流表的示数均不超过各自的最大测量值，则滑动变阻器接入电路电阻值的变化范围是    Ω．

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路，电压表V₁示数为3V，V₂示数为4V．若把电阻R₂与R₃位置对调，其余元件位置不变，此时有一只电压表示数变为5V，则电源电压U=    V．

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：解答题

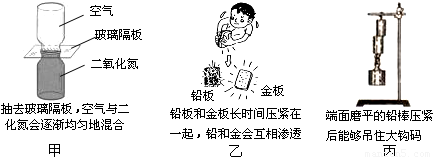

如图所示的三个实验中，可以说明分子之间有相互作用力的是______图．

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，电阻箱的示数为______Ω．

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：解答题

小亮同学想通过实验探究“电阻的大小与哪些因素有关”．他利用四根如图所示的金属丝进行实验．已知图中A为锰铜丝，B、C、D为镍铬合金丝，S表示金属丝的横截面积．
（1）若要探究导体电阻的大小跟材料的关系，应选用金属丝B和金属丝______进行实验．
（2）若要探究导体电阻跟______的关系，应选用金属丝B、D进行实验．

科目： 来源：2011-2012学年北京31中九年级（上）期中物理试卷（解析版） 题型：解答题

小鹏同学做“探究改变物体内能”的实验，如图所示．他用气筒向装有少量酒精的瓶内用力打气的过程中，瓶内气体的内能会______（选填“增大”或“减小”）．当他向瓶中继续打气，瓶塞从瓶口处跳出时，观察到瓶内有白雾产生．这是由于瓶内的气体对外做功使其内能______，温度降低而液化（选填“增大”或“减小”）．
