科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：填空题

人们常用水给汽车发动机降温，这是因为水的    较大；在这个过程中是通过    的方式使水的温度升高，内能增大．如图反映的是汽油机工作时的    冲程．

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：填空题

电子式电能表已开始走进千家万户，如图所示为某电子式电能表的表盘（局部）．若某用电器单独接在该电能表上，用电器正常工作10min，指示灯闪烁了320次，则10min内该用电器消耗的电能为    kW?h，该用电器的额定功率是    W．

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，轻质杠杆OA中点悬挂重为60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是    ，保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中，力F将    （选填“变大”、“变小”或“不变”）．

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：填空题

在图所示的电路中，电源电压为3V．闭合开关S，电流表①的示数为1.2A，电流表②的示数为0.3A，则通过R₁的电流是    A，R₂的阻值是    Ω．

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：解答题

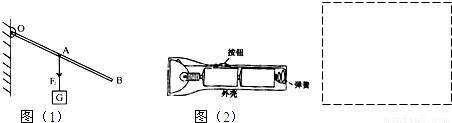

图（1）所示的杠杆提升重物G，画出阻力臂L₂及作用在B点的最小动力F₁．
图（2）所示，我们生活中常用的手电筒的实物，请在虚线框中画出对应的电路图．

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：填空题

小明骑自行车上学途中，要经过一段上坡路．他思考：物体冲上斜坡的最大距离可能与哪些因素有关呢？
（1）他发现车子的初始速度越大，冲上斜坡的最大距离就越长．这是因为车子的初始速度越大，它的初始动能也越大，上坡过程中增加的    就越大．
（2）他进而又提出两个猜想：
猜想一：物体冲上斜坡的最大距离可能与物体的质量大小有关；
猜想二：物体冲上斜坡的最大距离可能与斜坡的倾角大小有关．

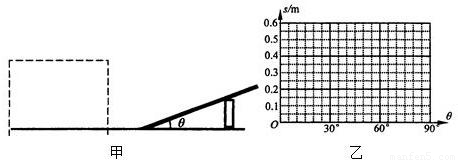

为了验证猜想一，他将与水平面平滑连接的长木板以一定的倾角θ固定，如图甲所示．实验时为了让不同质量的小木块以相同的初始速度滑上长木板，请你在甲图中的虚线框内为小明设计一实验装置，并说明使用该装置进行实验时的操作要点：
小明发现当不同质量的木块以相同初始速度滑上长木板时，向上滑行的最大距离均相同．这说明猜想一是    （选填“正确”或“错误”）的．
在验证猜想二的实验中，小明让一木块以相同的初始速度分别滑上不同倾角的长木板，测得的数据记录如下表：

次数	1	2	3	4	5
木板倾角θ	10°	30°	53°	75°	85°
向上滑行的最大距离s/m	0.50	0.40	0.36	0.39	0.43

根据表中数据请在图乙中描点作出S---θ图象．由图象可知木块向上滑行的最大距离s与倾角θ的定性关系是    ．

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：解答题

测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω．

（1）连接电路时开关应______，电流表的量程应选 0-______ A．

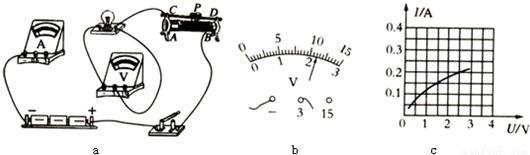

（2）用笔画线代替导线，连接完整如图a所示的实物电路．
（3）闭合开关前，图中滑动变阻器的滑片P应位于______ （选填“A”或“B”）端．
（4）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是______ （写出一种即可）．
（5）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为______ V；要获得小灯泡额定功率的数据，滑片P应向______ （选填“A”或“B”）移动．
（6）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I-U图象．由图象可知，小灯泡两端电压是1.5V时，其电阻是______Ω，额定功率是______ W．

科目： 来源：2011-2012学年江苏省无锡市惠山区九年级（上）期末物理试卷（解析版） 题型：解答题

小华和他的兴趣小组利用如图所示的滑轮组进行实验，人以600N的力向下拉绕在滑轮组上的绳子的一端，10秒钟绳子下端移动了1.5m，重物上升0.5m，已知该滑轮组的效率为70%（g取10N/kg）．
（1）画出小华兴趣小组所用滑轮组的绕线情况．
（2）人的拉力做功的功率是多少？
（3）被吊起重物的质量是多少？
