科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻为    Ω；若将A和B并联接入到电压为6V的电源两端时，电路中的总电流为    A；若将A和B串联接入8V的电源两端时，电路中的电流为    A．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R₁为定值电阻．当闭合开关S，A板上受到的压力F增大时闭合开关S；
（1）电流表示数将______，电压表的示数将______．
（2）此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把______（填“电流表”或“电压表”）改装为压力计．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图．请在图中画出钢丝钳剪钢丝时的动力臂L₁和阻力F₂．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

小华发现教室里的一个开关可以同时控制两盏灯，请将下图连接成能够表示教室里电路实际情况的电路图．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

在做“探究杠杆平衡的条件”实验时，某同学将钩码挂在杠杆的两侧后出现了如图所示的情况，此时他应该向______（选填“左”或“右”）调节两侧______（选填“钩码”或“平衡螺母”），使杠杆在______位置平衡，这样做是为了方便测量______．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

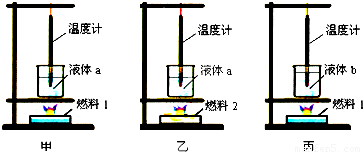

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体初温相同．

（1）比较不同燃料的热值，应选择______两图进行实验；比较不同物质的比热容，应选择______两图进行实验；在实验中，三烧杯中a、b液体的质量必须______（相等/不同）．
（2）若在研究不同燃料热值实验时，记录数据如下表：

燃料	加热前液体温度______	燃料燃尽时液体温度______	燃料的热值______
1	15	35	2.4×106
2	15	25	？

根据表中数据计算：完全燃烧10g燃料1放出的热量为______J，燃料2的热值是______J/kg．
（3）通过实验得到的燃料热值与实际相比是偏______（大/小），你认为出现这样情况的主要原因是：______．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

铅笔芯的主要成份是石墨．软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔．其铅笔芯都是导体，小华猜想铅笔芯的电阻大小可能与其软硬程度有关，于是他选取了干电池、软硬程度不同的铅笔芯、小灯泡、开关、导线，设计实验对以上问题进行探究．如果你参与小华的探究活动，你认为：
（1）在如图中标出了制成铅笔的几种材料，通常情况下属于绝缘体的是 ______
A．木材、橡皮；B．石墨、金属；C．木材、金属；D．石墨、橡皮
（2）小华在选取软硬程度不同的铅笔芯同时，应考虑它们的 ______和 ______因素是相同的；
（3）如图所示，在考虑以上因素的基础上，若乙图中铅笔芯的硬度比甲图中大，闭合开关后，小华观察灯泡的亮度，可确定乙图中铅笔芯的电阻 ______（选填“大”或“小”），说明铅笔芯的电阻与软硬程度 ______（选填“有关”或“无关”）．
（4）小华想借助电阻箱：用“替代法”较准确的测出铅笔芯的电阻．除了上述的器材和电阻箱外，他还需必备的器材是：______；他的做法是：用电阻箱替代图中的铅笔芯，调节电阻箱的电阻值，使 ______的大小与原来接铅笔芯时的大小相同，则电阻箱接入电路的阻值就是铅笔芯的电阻值．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

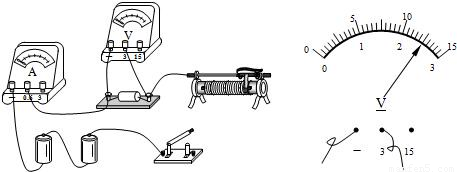

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．

（2）闭合开关，向左移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图所示，其值为______V．

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0		3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（4）利用上述数据，画出导体中的电流随电压变化的图象．

科目： 来源：2011-2012学年江苏省泰州市姜堰市苏陈中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

用如图所示的滑轮组匀速提升重为480N的物体G，所用拉力F为200N，将重物提升3 m所用的时间为10s不计绳重和摩擦，求：
（1）做的有用功；
（2）动滑轮的重力；
（3）拉力的功率；
（4）滑轮组的机械效率．
