科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示为钓鱼竿钓鱼的示意图，O为支点，F₁表示手对钓鱼竿的作用力，请在图中画出动力臂l₁和阻力F₂的示意图．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示为某宾馆房间里的房卡、三个开关、一盏顶灯、两盏壁灯和一盏落地灯的示意图．只有把房卡插入标有“插卡取电”的槽中，房间内的各个用电设备才能工作．
（1）房卡的作用相当于一个______．
（2）请你在虚线框内画出图中所给的所有元件的连接电路图．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是小华同学“研究动滑轮特点”的实验装置．他提起钩码时注意保持测力计竖直匀速移动，测得数据如下：

实验序号	钩码重G/N	钩码升高高度h/m	测力计示数F/N	______
甲	1	0.2	1	0.2
乙	1	0.2	0.55	______

（1）把表格中的内容补充完整．
（2）图乙中，在提升重物的过程中，小华发现拉力大小并不等于钩码重力的一半，你认为原因可能是______．
（3）如果保持动滑轮不动，则拉力的大小______0.55N（选填“大于”、“小于”或“等于”）．
（4）小华用动滑轮再次匀速提高同样多的钩码，但钩码上升的高度比原来高，则该动滑轮的机械效率将______（选填“变大”、“变小”或“不变”）．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

某同学要探究电阻的大小与哪些因素有关，供选择的导体规格如下表：

材料	编号	长度/m	横截面积/mm2	材料	编号	长度/m	横截面积/mm2
镍铬合金	①	1	0.5	锰铜	⑤	1	0.5
	②	1	1		⑥	1	1
	③	1.5	0.5		⑦	1.5	0.5
	④	1.5	1		⑧	1.5	1

（1）为了完成所有的探究实验，应选择的一组导体是______
A．③④⑤⑥B．②③⑥⑦
C．①⑤⑥⑦D．⑤⑥⑦⑧
（2）在实验中通过观察______来比较导体电阻的大小．
（3）选择编号为⑤、⑥的导体接在A、B两点间进行实验，分析数据可得结论为______．
（4）将编号⑥、⑦的材料接入电路，______（填“能”或“不能”） 探究电阻和长度的关系，这是因为______．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

某同学用如图所示的电路，研究通过导体的电流与导体两端的电压、导体电阻间的关系．若保持电源电压的大小和电阻箱R₁的阻值不变，移动滑动变阻器R₂的金属滑片 P，可测得不同的电流、电压值，如表1所示．然后，他又改变电阻箱R₁的阻值，测得相应的电流值，如表2所示．
（1）分析表1中的数据可知：______．此时电阻箱接入电路的电阻为______Ω．
（2）分析表2中的数据可知：电流与电阻不成反比，其原因是______，正确的操作方法是：改变电阻箱R₁的阻值后，______．
（3）在实验操作过程中，某同学发现，闭合开关后电压表的示数接近电源电压，电流表的示数为零，则电路的故障可能是______．
表1

实验序号	U1/V	I/A
①	1	0.2
②	1.5	0.3
③	2	0.4

表2

实验序号	R1/Ω	I/A
①	3	0.5
②	6	0.33
③	9	0.25

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

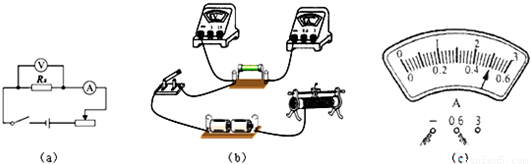

在“伏安法”测电阻的分组实验中：

（1）请你根据图（a）电路图在图（b）中用笔画线代替导线连接好电路．（待测电阻R_x阻值约10Ω）
（2）接好电路后，闭合开关前，应将滑动变阻器的滑片移至______（填“左”或“右”）端．
（3）测量时，当电压表的示数为2.4V时，电流表的示数如图（c）所示，电流大小为______A，则Rx为______Ω．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”．所接电路图如图甲所示．

（1）在连接电路时，开关应该______；
（2）第一小组的同学实验时根据电流表A₁指针偏转角度较A₂小，如图乙所示，他们判断“串联电路中各处的电流不等”．请你指出造成他判断错误的原因是：______．
（3）第二小组的同学闭合电路后发现：灯L₂的亮度比灯L₁的亮度大．则下列说法正确的是______；
A．灯L₂中的电流较大，所以L₂更亮
B．电流从电源正极出来先通过灯L₂，所以L₂更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）第三小组同学闭合开关S后，发现灯L₁发光，L₂不发光．对此现象，同学们有以下几种猜想：①灯L₂灯丝断了；②灯L₂的灯座短路；③灯L₂也工作，但L₂中电流比L₁中电流小；④灯L₂也工作，但L₂的电压比L₁的电压小．以上猜想可能的有______（选填序号）．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

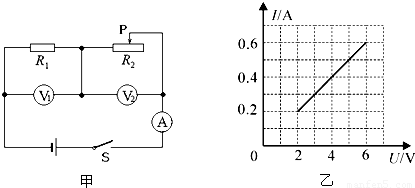

如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R₁ 和R₂中的某个电阻其“I-U”关系图线如图乙所示．

求：
（1）电源电压；
（2）定值电阻R₁的阻值；
（3）滑动变阻器R₂的阻值变化范围；
（4）在图乙中，作出另一个电阻的“I-U”关系图线．
