科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

在图中根据电源的正负极标出通电螺线管的N、S极．

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

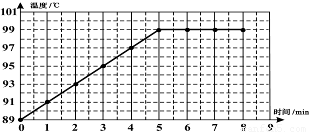

在“观察水的沸腾”实验中，当水温升到89℃时，小刚开始计时，每隔1min记录一次水的温度．然后，小刚根据实验数据绘制了如图所示的温度随时间变化的图象．
（1）由图象可以看出，把水从91℃加热到刚开始沸腾所需时间为______ min．
（2）根据图象可以推断，如果在其它条件不变的情况下继续对水加热1min，则水的温度是______℃．
（3）根据沸点可知此地区的大气压______标准大气压．（选填：“高于或低于或等于”）

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

图所示为一种温度自动报警器的原理图．在水银温度计里封入一段金属丝．当温度达到金属丝下端所指示的温度时，就可以发出报警信号．这种温度自动报警器既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）．若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为低温报警时，则灯L₁应为______色．（填：“红”或“绿”）

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

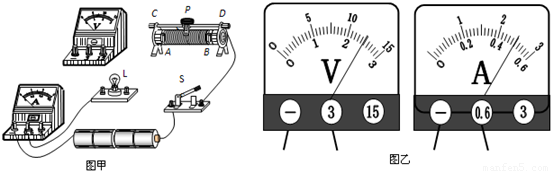

测量小灯泡灯丝的电阻（小灯泡的实际电压未超过3V）

（1）请用铅笔画线代替导线，连接图甲中的实验电路．要求：滑片P向左移动时，接入电路中的电阻值变小．
（2）电路连好后，闭合开关前，应将滑动变阻器的滑片P置于______端（填“A”或“B”）．
（3）图乙中，电压表的示数是______V，根据电流表的示数，计算这种情况下灯丝的电阻是______Ω．

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

为了探究“电流产生的热量与电阻大小的关系”，大伟小组采用了如图所示的实验装置，其中R₁＜R₂．
（1）实验中R₁、R₂采用______（填“串联”或“并联”）的连接方法使通过它们的电流相等．
（2）在通电时间相同时，两玻璃管内煤油温度上升较高的是______（填“甲”或“乙”）瓶．由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越______．（填“多”或“少”）

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

定值电阻R消耗的电功率P随通过R的电流I变化的图象如图所示．请根据图象判断：当通过R的电流I为0.1A时，电阻R消耗的电功率P为______．

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

为了研究串联电路的电压问题，小青设计了如图所示的实验电路，其中R₁是电阻箱，R₂是定值电阻，电流表测量的是串联电路中的电流I，电压表测量的是A、B两点间的电压U．小芳通过实验记录的数据如下表所示．

U1/V	1	2	3	4	5	6
U/V	10	10	10	10	10	10
R2/Ω	10	10	10	10	10	10
I/A	0.9	0.8	0.7	0.6	0.5	0.4
U2/V	9	8	7	6	5	4

请根据表中实验数据，归纳出电阻R₂两端电压U₂跟电压U₁的关系：______．

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

小盟想利用一块电流表和阻值已知的电阻R测量电阻R_X的阻值．小盟选择了满足实验要求的电源、电流表A，并连接了实验电路，如图所示．小盟的实验步骤没有写完整，请你帮助小盟完成实验步骤，并写出电阻R_x的表达式．
（1）闭合开关s₁，断开s₂，读出电流表的示数为I₂；______，
（2）读出电流表的示数为I₂请用，I₁，I₂和R表示如R_X．R_X=______．

科目： 来源：2011-2012学年北京市门头沟区九年级（上）期末物理试卷（解析版） 题型：解答题

物理课上，老师用图所示的电路演示闭合开关时，小磁针发生偏转，说明通电导体周围存在磁场．小名为了探究“通电导体周围某点的磁场与电流的方向是否有关”．他从实验室借到了电池盒（带新电池）、导线、开关、可以自由旋转的小磁针、钉有铁钉儿的木块A和B，回家后做了实验，得出结论．
要求只利用以上实验器材，说明小名是如何探究通电导体周围某点的磁场与电流的方向是否有关．请你写出主要实验步骤和相应的实验现象．
