晓泉实验时连接了如同所示的电路，闭合开关S₁和S₂后，下列分析正确的是（ ）
A．小灯泡亮、电铃响
B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡不亮、电铃不响

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：选择题

当滑片向左移动时，下列说法正确的是（ ）

A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：选择题

在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（ ）
A．灯泡L₂短路
B．灯泡L₂断路
C．灯泡L₁断路
D．两个灯泡都断路

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：选择题

在如图所示的电路中，两只电流表的规格相同，电流表有两个量程（0～0.6A以及0～3A），闭合开关S，电阻R₁与R₂均有电流流过，两只电流表的指针偏转角度相同，则R₁与R₂的比值为（ ）

A．1：5
B．5：1
C．1：4
D．4：1

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：填空题

如图是自动测定油箱内油量的原理图．R₂是规格为“20Ω 1A”的滑动变阻器．油量表是由量程为0～0.6A的电流表改装而成的，R₁的阻值为10Ω，电源电压为3V．当油面上升时，电路中的电阻将    ，电流将    （均选填“增大”或“减小”）；当R₂的滑片处于最上端时，电路中的电流是    A．

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：解答题

连接实物图，要求灯泡L₁和灯泡L₂并联，电流表测灯泡L₁电流．

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：解答题

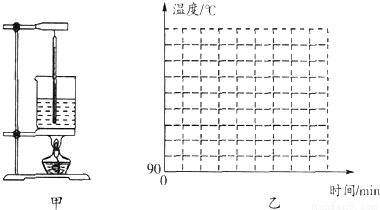

小明用图甲所示的装置做“观察水的沸腾”实验．
（1）为了完成实验，还需要的测量器材是______；
（2）已知水的质量为100g，则水从80℃升高到90℃吸收的热量是______J，此过程水的内能______（选填“增大”、“不变”或“减小”）[水的比热容为4.2×10³J/]
（3）下表是实验中他记录的一组数据，由数据可知，水的沸点是______℃，根据记录的数据，在图乙中画出水沸腾前后温度随时间变化的图象；

时间/min		1	2	3	4	5	6	7	8
温度/℃	90	92	94	96	98	98	98	98	98

（4）沸腾时，杯口附近出现大量“白气”，“白气”是______遇冷______（填物态变化名称）形成的．
