科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：填空题

在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，则可将左侧的平衡螺母向    调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿    方向，此时读数为    N．

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：填空题

微风吊扇通电后扇叶转动，此过程中    能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是    生电的现象，人们利用这一原理制成了    （发电机/电动机）．

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：填空题

如图是额定电压为3.0V的小灯泡的I-U图线，小灯泡的额定功率是    W，正常工作时电阻    Ω．将两只这样灯泡串联后接在3.0V电源两端，每只灯泡消耗的功率是    W．

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：解答题

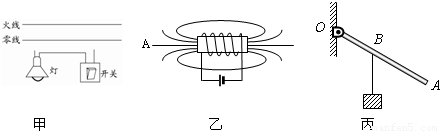

按题目要求作图：
（1）如图甲所示，用笔画线代替导线将电灯和开关接到电路中．
（2）图乙所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．．
（3）如图丙所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的力臂和作用力的方向．

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：解答题

如图所示，用一动滑轮将质量为50kg的物体10s内匀速提高30cm，绳子自由端的拉力为300N．g取10N/kg．求：
（1）拉力做的功．
（2）拉力做功的功率．
（3）动滑轮的机械效率．

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：解答题

如图是某电烤箱的内部简化电路图，S是一个温控开关，R₁、R₂为电热丝，R₂=66Ω．高温档功率为1100W．求：
（1）电烤箱在高温档工作时的电流．
（2）电烤箱在低温档工作时，R₂消耗的电功率．
（3）R₁在低温档工作10min消耗的电能．

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：解答题

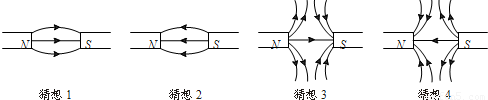

在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：

（1）利用所学知识，断定猜想______和______肯定是错误的．你判断的依据是：磁体外部的磁感线都是______．
（2）请设计一个简单实验，验证剩下的两个猜想是否正确．简述你的实验方案．
主要器材：______；简要做法：______；判断方法：______．

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：解答题

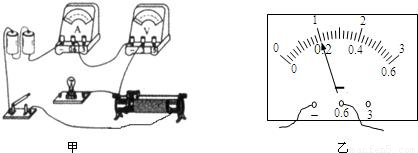

小明做“测定小灯泡的电功率”实验时，所用器材有2节干电池、额定电压为2.5V的小灯泡、以及滑动变阻器、电表、开关和导线．如图甲是小明没有连接完的实物电路．
（1）请你用笔画线代替导线，将缺少的一根导线接好．
（2）若小明连好电路闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作______．
A．更换开关              B．更换小灯泡
C．检查电路是否断路      D．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验中移动滑片P使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定电流为______A，额定功率为______W．
（4）小明在实验时使用了旧电池，实验中发现，即使不移动滑片，灯泡的亮度也逐渐变暗．请你就“亮度逐渐变暗”产生的原因进行猜想，并设计一简单的实验检验你的猜想．
①猜想：灯泡逐渐变暗是因为______；
②主要器材：旧电池、导线、灯泡、______；
③简要做法：______．
