科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：选择题

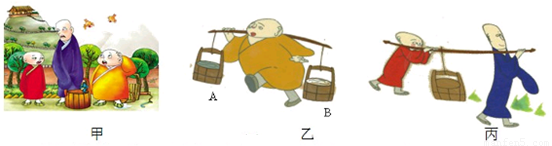

三个和尚挑水吃的故事相信大家耳熟能详，甲图中和尚们商量出新的挑水方案，胖和尚一人挑两小桶，瘦和尚和小和尚两人合抬一大桶，以下说法中不正确的是（ ）

A．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将他的肩往后移动一点距离
B．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将后面水桶B往前移动一点距离
C．丙图中小和尚为减轻瘦和尚的负担，可以让瘦和尚往前移动一点距离
D．丙图中小和尚为减轻瘦和尚的负担，可以将水桶往前移动一点距离

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：选择题

如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R₂阻值从最大变化到最小，其“U-I”关系图象如图乙所示，则下列判断正确的是（ ）

A．电源电压为10V
B．定值电阻R₁的阻值为20Ω
C．变阻器滑片在中点时，电流表示数为0.3A
D．滑动变阻器R₂的阻值变化范围为0～10Ω

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

如图甲所示的电路中，电灯L₁的电阻为10Ω，开关闭合后，两电压表接线端的接线方式和表盘的示数分别如图乙所示，则V₁的示数为    V，通过电灯L₂的电流为    A．

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

在探究“物体动能的大小与哪些因素有关”的实验中，让质量不同的铁球从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离，如图所示．
（1）从斜面同一高度由静止释放不同铁球，是为了让铁球到达下端时都有相同的    ；
（2）该实验是通过观察木块被撞出    的大小，来说明铁球对木块做功的多少，而得结论；
（3）若水平面绝对光滑且不计空气阻力，该实验    得出结论（选填“能”或“不能”）．

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究杠杆平衡条件”的实验中：
（1）实验前没有挂钩码时，发现杠杆右端下倾，应将平衡螺母向______（填“左”或“右”）边旋一些，使杠杆在______位置平衡．
（2）实验时，在A处挂3个重为0.5N的钩码，若在B处用一弹簧测力计拉，使杠杆在水平位置平衡，拉力方向应为______，大小为______N．若弹簧测力计由竖直拉变为斜拉，则弹簧测力计的读数将______（选填“变大”“变小”或“不变”）

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

小明按图示电路图接好电路后，闭合开关S，发现电流表无示数．若电路中只有一处故障，且只发生在电阻R₁或R₂上，为确定故障，他用一只完好的灯L替换电阻R₁，闭合开关S．若灯L亮，说明故障是    ；若灯L不亮，说明故障是    ．
