科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

小莉想在卧室安装一盏电灯，请在图中帮她把电灯和开关接入电路．

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

工人利用如图所示的滑轮组提升重物，不计绳重和摩擦．
（1）若工人用250N的力恰好能将重400N的物体竖直向上匀速提起．求该滑轮组此时的机械效率．
（2）若用此滑轮组将重900N的物体竖直向上匀速提升2m，求拉力F在这一过程中所做的功．

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，L是“12V  6W”的小灯泡，R₁是定值电阻，R₂是最大阻值为24Ω的滑动变阻器，电源电压和灯泡电阻均不变．
（1）求小灯泡的阻值；
（2）闭合开关S、S₁，滑片P在a端时，小灯泡恰能正常发光，且电流表示数为0.9A，求R₁的阻值；
（3）闭合开关S，断开开关S₁，求在滑片P移动过程中，灯泡消耗的最小功率．

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个温控开关，R₁为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另-挡，饮水机便处于保温状态．
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态．
（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻R₂的阻值．（不考虑温度对阻值的影响）

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

在测定滑轮组机械效率的实验中，小刚同学测得的数据如下表所示：

钩码重	弹簧测力计 读数	钩码移动 的距离	弹簧测力计 移动的距离	有用功J	总功J	机械效率
3N	1.2N	0.1N	0.3m

（1）在表中空白处分别写出有用功、总功和机械效率的值；
（2）在如图方框中画出滑轮组及绕法；
（3）实验时，应使弹簧测力计做 ______运动．小刚同学在用弹簧测力计静止时进行读数，则他这样得出的机械效率与实际值相比 ______（填“偏小”、“偏大”或“相等”）．

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

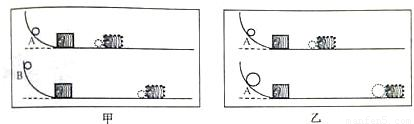

小华为了探究物体动能的大小与质量、速度的关系，设计了如图甲、乙所示的实验．

实验甲：质量相同的两个小球，沿同一光滑弧形轨道分别从A处和B处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示．
实验乙：质量不同的两个小球，沿同一光滑弧形轨道分别从A处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示．
（1）要探究物体动能的大小与速度的关系，应选用______图．（填“甲”、“乙”）
（2）甲、乙两组实验可以得出的结论是______．
（3）这个实验中，利用木块被碰撞后移动的______来比较物体的动能大小．下列实例中与此实验方法相同的有______．（填编号）
①认识电流时，用水流进行类比
②用红墨水在水中的扩散现象来认识分子是运动的
③用酚酞试液滴入溶液变红色来判断溶液呈碱性．

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

运用如图（a）所示的实验器材做测小灯泡功率的实验，其中小灯泡标有“3.8V”的字样、灯丝电阻约为10Ω左右．请完成或回答以下问题．
（1）补画导线，把图（a）中的器材连接成实验电路，要求导线不交叉，且滑动变阻器的滑片P向右滑动时灯泡变亮；
（2）在连接电路前，应先将开关______，并将滑动变阻器的滑片P移到______端；（选填“A或B”）
（3）电路连好后闭合开关，发现小灯泡两端电压为2.5V，这时小灯泡的亮度______（较亮、较暗），为使小灯泡正常发光，应将滑片P应向______端移动；（选填“A或B”）
（4）小灯泡正常发光时，电流表的指示如图（b），其示数为______A，则小灯泡额定功率为______W；

（5）由实验数据可知，小灯泡正常发光时的灯丝电阻为______Ω．（结果保留一位小数点）
（6）某同学连接好电路后闭合开关，发现电流表指针向左偏转，其原因是：______；
（7）某同学的实验记录和有关计算如下表所示：

实验序号	电压（V）	电流（A）	电功率（W）	额定功率（W）
1	3.0	0.25	0.75	1.07
2	3.8	0.3	1.14
3	4.1	0.32	1.31

从表格设计和有关数据看，该同学所犯的错误是：______．
针对他的错误，你认为正确的结果是：______．
（8）若实验器材中电压表0～15V的量程不灵，而0～3V的量程正常，电源电压为6V，在这样的前提下，可以用什么办法测出小灯泡的额定功率？请在图方框中画出这种情况下的实验电路图．

科目： 来源：2012年4月九年级物理竞赛集训题目（解析版） 题型：解答题

科目： 来源：2012年4月九年级物理竞赛集训题目（解析版） 题型：解答题

从2006年开始，我国就参与了国际科研合作项目《国际热核聚变实验堆联合实施协定》，研究可控核聚变技术．该技术可用氢的同位素氘和氚聚合发生核聚变释放能量，并不会产生放射性污染，如图所示．
而氘可以从海水中提取，从1L的海水中提取的氘参与核聚变反应放出的能量相当于300L优质汽油完全燃烧放出的热量．若这些核能用来发电的效率可以达到50%，所产生的电能可供如图所示的电力机车牵引功率为4800kW的“和谐号”电力动车组以252km/h的运营速度匀速行驶多少km？（计算结果保留一位小数）（汽油密度：0.71×10³kg/m³；汽油热值：4.6×10⁷J/kg）
