科目： 来源：2010-2011学年北京市海淀区九年级（上）期末物理试卷（解析版） 题型：解答题

用图所示的电路来测量额定电压为2.5V的小灯泡L的额定  功率，其中R是阻值已知的定值电阻，R是滑动变阻器．请根据实验电路图补充完成下面的主要测量步骤：
（1）闭合开关S和S₁，断开S₂，______，并记录电流表的示数为I₁；
（2）______；
（3）则灯泡L的额定功率P=______．（用已知量和实验中所测物理量的字母表示）

科目： 来源：2010-2011学年北京市海淀区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北京市海淀区九年级（上）期末物理试卷（解析版） 题型：解答题

图甲为某电热水器内部简化电路图，R为电热丝，图乙为其铭牌．根据铭牌上的信息，求：
（1）热水器正常工作时通过它的电流；
（2）热水器正常工作50s产生的热量．

科目： 来源：2010-2011学年北京市海淀区九年级（上）期末物理试卷（解析版） 题型：解答题

如图甲所示，电源电压恒定，R₁是一个定值电阻，R₂是滑动变阻器，小灯泡L的额定电压为6V，图乙是通过小灯泡L的电流随两端电压变化的曲线．当开关S₁闭合，S₂断开，滑动变阻器的滑片P滑至最左端时，小灯泡L恰好正常发光；滑动变阻器的滑片P滑至最右端时，电压表的示数为5V．当开关S₁、S₂都闭合，滑动变阻器的滑片P滑至最左端时，电流表的示数为0.8A，R₁消耗的功率为P₁；求：

（1）小灯泡的额定功率P_L；
（2）滑动变阻器的最大阻值R₂；
（3）定值电阻R₁，消耗的功率P₁．

科目： 来源：2010-2011学年北京市海淀区九年级（上）期末物理试卷（解析版） 题型：解答题

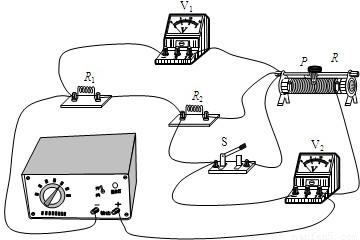

如图所示电路，电源两端电压一定．当开关S断开，滑动变阻器接入电路的电阻为R_a时，通过电阻R_a的电流为I₁，电阻R₁和电阻R₂消耗的功率之和P₁=10W，电压表V₁、V₂的示数之比U₁：U₂=5：4；当开关S闭合，滑动变阻器接入电路的电阻为R_b时，通过电阻R_b的电流为I₂，滑动变阻器消耗的功率P_b=5W，电压表V₂的示数为U'₂，且U'₂=U₁．求：
（1）电流I₁和I₂的比值；
（2）电阻R_a和R_b的比值；
（3）开关S闭合，滑动变阻器接入电路的电阻为R_a时消耗的功率P_a．

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示是日常生活中所使用的机械或工具，其中属于费力杠杆的是（ ）
A．
B．
C．
D．

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：选择题

密度均匀的直尺AB放在水平桌面上，尺子伸出桌面的部分OB是全尺长的三分之一．当B端挂5N的重物G时，直尺的A端刚刚开始翘起，如图所示，则此直尺受到的重力是（ ）

A．2.5N
B．5N
C．10N
D．20N

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：选择题
