科目： 来源：2011-2012学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷（解析版） 题型：填空题

小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R接入图乙所示的电路中，电源电压为6V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．小灯泡L的额定功率为    W，电阻R的阻值为    Ω．

科目： 来源：2011-2012学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷（解析版） 题型：解答题

在一个圆纸盒里有一个条形磁体，圆纸盒外放着一些小磁针（深色的是N极），各磁针的指向如图所示．请你画出图纸盒里的磁体合适位置，并标明N、S极．

科目： 来源：2011-2012学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷（解析版） 题型：解答题

根据图中的电路图，用笔画线代替导线，把实物图补充完整（要求导线不能交叉）．

科目： 来源：2011-2012学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究导体的电阻跟哪些因素有关”的实验中．（忽略温度对电阻的影响）
（l）小东的猜想是：①电阻可能与导体的材料有关；小红的猜想是：②电阻可能与导体的长度有关；根据你掌握的电学知识，你认为：
③电阻还与______有关．
（2）如图1是两位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接．
要探究猜想①，应该控制______不变；
要探究猜想②，应该选用导线______（填导线的代号字母）进行对比实验．

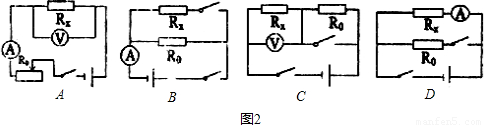

（3）小东同学想测出其中一段电阻丝的阻值，设计了以下几种方案．R阻值已知，Rx未知，电源电压未知，如图2不能测出Rx阻值的是______

科目： 来源：2011-2012学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷（解析版） 题型：解答题

小东学会了测小灯泡的功率后，想进-步探究：电流相同时，小灯泡功率跟电阻有什么关系？于是他利用如图甲所示的电路，选用分别标有“1.5V  0.25A”、“2.5V  0.3A”和“3.8V  0.3A”字样的小灯泡L₁、L₂、L₃，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．

（1）闭合开关前，滑动交阻器的滑片P应置于______（选填“A”或“B”）端．
（2）闭合开关后，他调节滑动变阻器的滑片P，使通过灯L₁的电流为0.2A，再测出L₁两端的电压，此时电压表示数如图乙为______V，然后计算出此时灯L₁的电阻是______Ω，实际功率是______W．
（3）他再分别更换灯L₂、L₃，闭合开关，调节滑动变阻器阻值，保持电流示数为0.2A不变，计算出相应的电阻值与实际功率．小红认为：为了控制实验条件，小东每次实验都要换灯泡和调节滑动变阻器，这样的操作不够简便．对此你如何改进？

科目： 来源：2011-2012学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷（解析版） 题型：解答题

如图是小红探究“导体产生的热量与电阻大小的关系”实验装置．质量相等的两瓶煤油中都浸泡着一段电阻丝，R_甲＜R_乙，温度计显示煤油的温度．实验中发现乙烧瓶中温度计的示数升高快．
（1）请你结合图中的对话，帮助小东向小红解释电炉丝和导线上产生不同现象的原因．
（2）小东想利用该装置继续探究“电流通过导体产生的热量与电流的关系”，请你写出他的实验过程．（应如何操作？如何对比分析现象？）
（3）用该装置想要探究不同物质的吸热能力，两瓶中电阻丝电阻大小应______（填以相同”或“不同”），两烧瓶中所装液体应满足的条件是______．

科目： 来源：2011-2012学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷（解析版） 题型：解答题

某中学为解决同学们的饮水问题，新购置了一批台式饮水机，其铭牌如下表所示．

额定频率	50HZ	环境温度	10℃～38℃
加热功率	550W	环境湿度	≤90%
额定电压	220V	制热水能力	≥90℃5L/h

（l）在加热状态下，饮水机正常工作时电路中的电流是多大？
（2）正常工作时该饮水机将热水罐中0.6Kg，18℃的水加热到93℃，用时6min．用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率．
（3）小东和小红从说明书中看到饮水机的电路图，S是温控开关，分析电路可知，当S接通时，饮水机处于加热状态；当S断开时，处于保温状态．如果饮水机在保温状态时的功率是加热状态时功率的一半．那么R_l与R₂的比是什么关系呢？他们分别进行了推导，表达式如下：小东计算的表达式是：R₁/R₂=1/1，小红的计算表达式是：R₁/R₂=（-1）/1．
①请你说明小东计算的表达式中元件R₁的取材规格．
②请你指出以上两个表达式成立的条件分别是什么？从能量利用率的角度分析哪一种情况更合理？
