科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：填空题

把一根阻值是48.4Ω的电炉丝接到220V照明电路上，通电时间240s，则它放出    J的热量．若将此电炉丝对折后再接入同一照明电路，要它放出同样多的热量，通电时间应为    s．

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，小明用定滑轮将质量为18kg的物体在4s内匀速提高2m，所用拉力为200N．此过程中，小明做的有用功是    J，总功是    J，定滑轮的机械效率是    ．（g取10N/kg）

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：解答题

作图

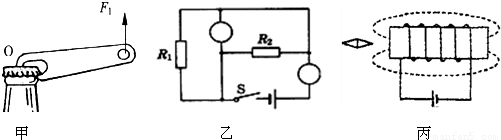

（1）如下图甲所示，画出作用在“开瓶起子”上动力F₁的力臂和阻力F₂的示意图．
（2）在下图乙所示电路中的○内填上适当的电表符号，使电阻R₁与R₂并联．
（3）在下图丙中，标出小磁针的N、S极与磁感线的方向．

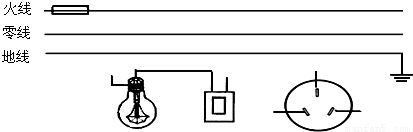

（4）请在下图中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正确接入电路．

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图是研究小球动能与小球的质量和速度关系的实验装置示意图．表中记录了用甲、乙两球分别进行实验的数据．由表中数据可知：实验过程中是通过比较______确定小球动能的大小；甲球的动能______（大于/小于/等于）乙球的动能；在质量和速度两个物理量中，对动能影响较大的是______．

小球	小球质量	小球碰撞物体A时的速度	物体A被推动的距离
甲球	2m	v	s
乙球	m	2v	2s

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究影响滑轮组机械效率的因素”实验中，某同学用如下图所示的同一滑轮组分别做了三次实验，实验数据记录如下：

试验 次数	钩码 重/N	钩码上升的距离/cm	弹簧测力计的读数/N	弹簧测力计上升的距离/cm	机械效率
1	2	8	0.8	24	83.3%
2	4	5	1.5	15	①
3	6	10	②	③	90.9%

（1）表中标有编号①、②和③的空格处的数据为______，______，______；
（2）在实验操作中应该______拉动弹簧测力计；
（3）分析实验数据，同一滑轮组要提高其机械效率可以采取的方法是______．

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：解答题

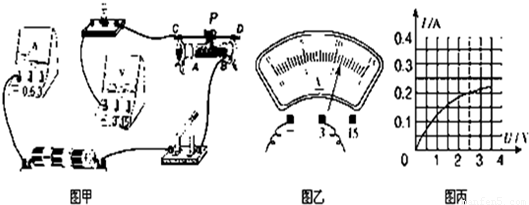

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______ 额定功率（选填“＞”、“＜”或“=”）．
（5）当小明同学闭合电路的开关后，电路中可能出现一些不正常现象：
第一种：小灯泡较暗，滑动变阻器滑片移动时不能改变小灯泡的亮暗程度，可能在连接电路时把滑动变阻器的______（填“AB”或“CD”）两端点连入了电路中；
第二种：小灯泡不亮，电流表示数不为零，电压表示数为零，可能小灯泡处______（填“短路”或“断路”）．
第三种：移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（6）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．
图23
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：解答题

利用如图所示的滑轮组把重180N的物体匀速提高10m，已知滑轮组机械效率是80%（不计绳重和摩擦），求：
（1）提升重物时做的有用功为多少？
（2）作用在绳子自由端的拉力为多大？
（3）用此滑轮组匀速吊起重为455N的物体时，滑轮组的机械效率是多大？

科目： 来源：2011-2012学年江苏省无锡市惠山区前洲中学九年级（上）期末物理试卷（解析版） 题型：解答题

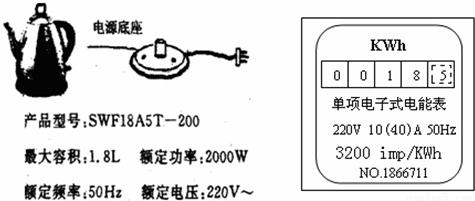

如图是小宇家新买的一台快速电水壶，这台电水壶的铭牌如下图．为了测量该电水壶烧水时的实际功率，小宇用所学知识进行了如下实验：关掉家里所有用电器，将该电水壶装满水，接入家庭电路中，测得壶中水从10℃上升到30℃所用的时间是100s，同时观察到家中如图的电子式电能表耗电指示灯闪烁了160imp．请根据相关信息解答下列问题．〔c_水=4.2×10³J/〕

（1）电水壶中水吸收的热量为多少J；
（2）电水壶消耗的电能为多少J；
（3）电水壶烧水时的实际功率为多少W；
（4）电水壶加热的效率；
（5）通过比较实际功率与额定功率大小关系，简要回答造成这种关系的一种可能原因．
