科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：填空题

如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝．将插头插入插座，若只闭合开关S_l，电吹风吹出的是    风；若将开关S_l、S₂都闭合，电吹风吹出的是    风．（热/冷）

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：填空题

半导体和金属的导电能力随温度的变化特点是不同的，因此，利用它们制成的元件在生活中也各有各的用途．
（1）一个由某半导体材料制成的加热器，通电后，加热器在发热的同，也在向外界放热．图为发热功率P_发热和散热功率P_散热与温度t之间关系的图象．由图象可知，加热器工作时的稳定温度为    ℃．当温度稍高于稳定温度时，P_发热    P_散热（填“＞”、“=”或“＜”）；温度由0℃升高到100℃的过程中，该半导体材料的电阻变化情况是    ．

（2）如图是由某金属材料制成的电阻R随摄氏温度t变化的图象，由图象可知当电阻的温度为80℃时，电阻R的阻值R₁=    Ω；当电阻的温度为100℃时，电阻R的阻值R₂    R₁（填“＞”、“=”或“＜”）．若用该电阻R与电源（电压为3伏）、电流表（量程为0～5毫安）、定值电阻R′=500Ω串联起来，连接成如图所示的电路．用该电阻R做测温探头，把电流表的刻度改为相应的温度刻度，得到一个简单的“金属电阻温度计”．电流刻度较大处对应的温度刻度较    ；该温度计能测量的最低温度为    ℃．

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

按照题目要求作图：
（1）如图甲所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L．
（2）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．
（3）在图丙中用一个动滑轮和两个定滑轮组成的滑轮组提升重物A，要求作用在绳自由端的拉力方向向下，有三段绳子承担物重，请在图中画出绳的绕法．

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

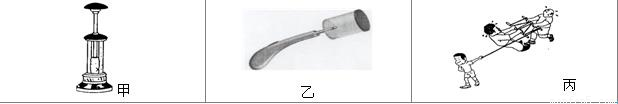

根据图甲、乙、丙、演示的实验现象，请你分别说明反映了什么物理规律：

（1）图甲的空气压缩引火仪点火实验，说明______．
（2）图乙的演示的电子式火花发生器点火爆炸实验，说明______．
（3）绳和木棍体验“滑轮组”的威力实验，说明______．

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：填空题

（1）当要研究的物理量不易直接测量时，都需要想办法把它们的大小间接显示出来．

例如：甲实验是让木块在木板上做    运动，通过弹簧测力计的示数间接显示滑动摩擦力的大小；乙实验中球动能的大小是通过    间接反映出来的．
（2）当要研究的物理量与多个因素有关时，都要采取一定措施控制变量．
例如：要研究滑动摩擦力大小与压力大小的关系，就要多次改变压力大小，同时控制接触面的粗糙程度不变．做实验时我们改变压力大小的具体办法是    ；要研究动能跟质量的关系，就要改变质量，同时控制速度不变．具体办法是：换用不同质量的球，让它们从    由静止滑下．

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为______N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为______%．请写出使用该杠杆做额外功的一个原因：______．
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：

次数	钩码 悬挂点	钩码总重 G/N	钩码移动距离 h/m	拉力 F/N	测力计移动距离 s/m	机械效率 η/%
1	A点	1.5	0.10	0.7	0.30	71.4
2	B点	2.0	0.15	1.2	0.30	83.3

根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答：______；
请简要说明两条理由：①______；②______．

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

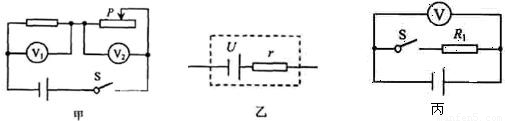

某同学复习中用图甲所示的电路再次探究串联电路电压的规律，实验时意外发现：“当变阻器滑片P向左移时，两电压表的读数之和减小．”他产生了疑惑，在老师的引导下，知道了用久的普通干电池内部有不可忽略的电阻，可将它看作一个理想电源（电压U恒定，电阻为0）与一个电阻r的串联（图乙所示）．

为了测量干电池电阻r，他选择了适当器材，设计出如下的实验方案．
（1）选用的器材：一个电压表，符合实验要求的已知阻值的定值电阻R₁，导线和开关若干，一节旧干电池；
（2）设计出了如图丙的实验电路图；
（3）请你根据他所设计的电路图，帮他写出主要的实验步骤和需测量的物理量；
（4）请你帮他写出干电池电阻r的数学表达式（用已知量和测量量表示）：______．

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

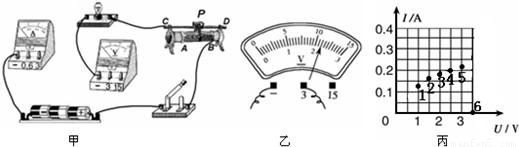

在测定“小灯泡电功率”的实验中，电源电压约为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小勇同学移动滑片P，甚至改变电路的有关连接，记下6组对应的电压表和电流表的示数，并把这6组数据以6个点的形式记录在如图丙所示的坐标中，根据坐标中的信息，可计算出小灯泡的额定功率是______W．
（6）由小勇同学的实验记录，我们可以发现小勇同学在做实验时，出现了______错误，并且造成了______的损坏．
