科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

如图是一个错误的实物连接图，请你增加一根导线，使L₁、L₂变成并联．

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

根据小磁针静止时的指向，在图中画出通电螺线管的绕法．

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

用笔线将下图中实验现象所揭示的物理原理或规律与对应的应用技术连接起来．

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

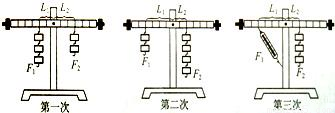

在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在______位置平衡；如发现杠杆左端偏高，则可将平衡螺母向______调节．如图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在上表中．

（1）请将表格中的实验数据补充完整．

实验次数	动力F1/N	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	1.5	10	1
2	1	20		10
3	1	20	1.5	10

（2）小明的第3次实验存在错误，其错误是______．
（3）在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了______．
A．减小摩擦                        B．使每组数据更准确
C．多次测量取平均值减小误差        D．获取多组实验数据归纳出物理规律．

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

在探究“动能大小与哪些因索有关”的活动中，提供以下器材：中间有沟槽的木质轨道（如图所示，其中AB部分倾斜并与平直部分BC平滑连接，沟槽较光滑）、大小与沟槽相当的玻璃球和铁球各一只、轻质弹簧、刻度尺各一个．

（1）利用这套器材进行实验时，可以通过比较 ______的大小来比较小球动能的大小．
（2）为了研究动能与质量大小的关系．请你写出简要的操作步骤：______．
（3）在课外兴趣小组活动中，物理老师曾经告诉同学们“重力势能的大小与物体被举起的高度成正比”．善于动脑的小明利用上述器材设计了一个研究弹簧弹性势能E弹与压缩量x之间关系的实验方案：用某个小球将弹簧压缩并测量出压缩量x；松手释放小球并在木板上记下小球上冲到达的最高位置；用刻度尺测量出小球上升的高度h．表数据是小明的实验记录．

实验次数	弹簧压缩量x（cm）	上升高度h（cm）
1	1.00	1.50
2	2.00	5.99
3	3.00	13.50
4	4.00	23.89

由表中可知，若压缩量x=1.00cm时，小球上升的高度为h₁，压缩量x=2.50cm时，小球上升的高度为h₂，则h₁ ______h₂ ;（填：“＞”、“＜”或“=”）．
（4）若小球到达最高点时弹性势能全部转化为重力势能．分析数据后发现弹簧弹性势能E_弹与压缩量x ______正比（成/不成）．

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：填空题

在“测定小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．下图是小华同学没有连接完的实物电路．

（1）请你用笔画线代替导线，将实物电路连接完整．要求：滑动变阻器滑片P向左移动，灯泡变暗；
（2）实验中，小华同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是    ；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片到图中位置，电压表示数为2.2V，要测量小灯泡的额定功率，应将滑片P向    端滑动（选填“左”或“右”）；
（4）调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率为    W；
（5）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝电阻不相等，你认为造成这种结果的原因是    ．

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

在讨论“电流通过导体产生热量与哪些因素有关”这个问题时，小明、小虎和小超提出了猜想：“电流通过导体产生热量与通过导体电流的大小、导体的电阻及通电时间有关”，大家决定通过实验对这个问题进行研究．

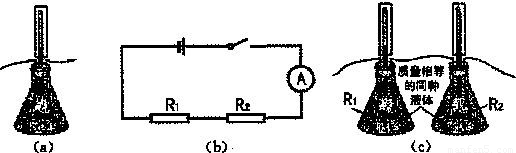

（1）怎样比较通电导体产生热量的多少呢？他们决定将一段电阻丝浸没在液体中，用电阻丝通电产生热量给液体加热，如图（a）所示，可以通过比较质量相等的同种液体______来比较电阻丝发热量的多少，这是科学研究的一种常用方法．下列研究实例中也采用这种研究方法的是______（填序号）．
①敲鼓时鼓面是否振动，我们可以通过在鼓面上撒一些纸屑观察纸屑是否振动来认识；
②学习电压，我们可以通过对比水压来认识它；
③电路中是否有电流，我们可以通过观察电路中电流表的指针是否偏转来认识．
（2）他们在实验中所用被加热液体选择的是煤油而不是选择水，这是因为______的缘故（写出一条理由即可）．
（3）小明设计了如图（b）所示的电路，其中R₁≠R₂，此电路是为了研究通电导体产生热量与______的关系．他选择一段铜丝作为电阻R1，一段镍铬丝作为电阻R₂（R₂＞R₁），如图（c）所示．通电一段时间后发现浸有R₁的液体温度几乎不变，而浸有R₂电阻丝的液体升温明显，通过分析，他发现问题出在铜丝上，这是因为：______，改进的办法是______．

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

小明按如图所示的滑轮组实验时，用F=50N的拉力在3s内将重为120N的物体匀速提高了10cm．求：
（1）滑轮组的机械效率为多大？
（2）拉力F的功率是多少？

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省泰州市九年级（上）期末物理试卷（解析版） 题型：解答题

有一种太阳能路灯（如图所示），其工作原理是：白天光控开关S₁与触点a接触，太阳能电池板为蓄电池充电，晚上，S₁与触点b接触，给路灯供电，晚上12点前时控开关S₂与触点c接触，主灯发光，晚上12点后S₂与触点d接触，副灯发光．主灯为“24V 15W”的节能灯，副灯为“24V 10W”的节能灯，平均每天各工作6小时．
（1）细心的小敏发现，该装置使用几个月后，灯泡的亮度明显变暗，请分析造成这种现象的一种原因．
（2）请举出这种太阳能路灯的两个优点．
（3）路灯正常工作一天消耗的电能是多少千瓦时？
（4）若平均日照时间为10h，该装置的光电转化效率为10%，电池板的面积为0.5m²，每平方米平均收集功率1.5kW，则太阳能电池板被照射1天可供路灯正常工作几天？
