科目： 来源：2008年黑龙江肇东市四站中学九年级第三次月考物理试卷（解析版） 题型：解答题

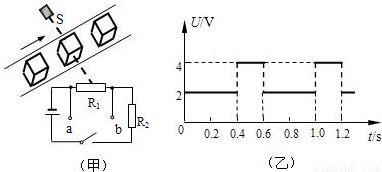

如图（甲）所示是某生产流水线上的产品输送及计数装置示意图．其中S为一激光源，R₁为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R₂为定值保护电阻，a、b间接一“示波器”（示波器的接入不影响电路）．光敏电阻两端的电压随时间变化的图象，可由示波器显示出来．水平传送带匀速前进，每当产品从传送带上通过S与R₁之间时，射向光敏电阻的光线会被产品挡住．若运送边长为0.1m，质量为0.6kg的均匀正方体产品时，示波器显示的电压随时间变化的图象如图（乙）所示．请回答下列问题：

（1）此产品的密度为多大？
（2）产品对传送带的压强为多大？（g取10N/kg）
（3）已知计数器电路的电源电压恒为6V，保护电阻R₂的阻值为40Ω，求光敏电阻在两种状态下的阻值分别为多大？光敏电阻1h消耗的电能为多少？

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

公安部门要求小型客车的驾驶员行驶时必须使用安全带（如图所示）．其目的是一旦发生交通事故，防止驾驶员身体由于（ ）

A．受到向前的冲击力而撞击车体
B．受到座椅靠背向前的推力而撞击车体
C．受到向前的惯性力而撞击车体
D．惯性继续向前运动而撞击车体

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，将带钩的木块放在粗糙程度相同的水平桌面上，小明水平拉动木块，在木块加速运动过程中，以下说法中正确的是（ ）
A．木块受到的摩擦力逐渐增大
B．木块受到的摩擦力逐渐减小
C．绳对木块的拉力和桌面对木块的摩擦力是一对平衡力
D．绳对木块的拉力和木块对绳的拉力是一对相互作用力

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

60kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．由此可估测球的质量约为（ ）

A．20kg
B．30kg
C．60kg
D．120kg

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，放在M、N两水平桌面上的P、Q两物体，分别在F_P=5N、F_Q=3N的水平拉力作用下做匀速直线运动，可以确定（ ）
A．桌面M一定比桌面N粗糙
B．P的速度一定大于Q的速度
C．P的质量一定大于Q的质量
D．P受到的摩擦力一定大于Q受到的摩擦力

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

忽略空气阻力，抛出后的小球在空中运动轨迹如图所示，抛出后的小球由于（ ）

A．不受力，运动状态发生改变
B．不受力，运动状态不发生改变
C．受到重力作用，运动状态发生改变
D．受到推力作用，运动状态发生改变

科目： 来源：2010-2011学年湖北省黄冈市黄梅县实验中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图甲，小明用弹簧测力计拉木块，使它沿水平板匀速滑动，图乙是他先后两次拉动同一木块得到的距离随时间变化的图象，下列说法正确的是（ ）

A．木块两次受到的拉力相等
B．木块两次受到的摩擦力不相等
C．木块第一次受到的拉力大
D．木块第二次运动的速度大
