科目： 来源：2010-2011学年江苏省无锡市江阴市九年级（上）期末物理试卷（解析版） 题型：解答题

在研究杠杆平衡条件的实验中
（1）实验前没有挂钩码时，若杠杆右端下倾，则应将左端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡．
（2）在如图所示的装置中，每个钩码重1N（杠杆上每格等距，杠杆自重不计），要使杠杆在水平位置平衡，小张在A处应挂______个1N重的钩码，而邻组的小强在B处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（3）本实验得出杠杆的平衡条件是______．

科目： 来源：2010-2011学年江苏省无锡市江阴市九年级（上）期末物理试卷（解析版） 题型：解答题

小明为了探究动能的大小与哪些因素有关，他设计了如图甲、乙所示的实验，
（1）让质量相同的两个小球沿同一光滑斜面分别从A处和B处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示．
（2）让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示．

上述甲、乙两组实验中：
①小明是根据______判断比较小球动能的大小，这种方法在科学上叫做“转换法”．下面的四个研究实例中也采用这种方法的是：______
A、学习电压时，我们可以通过对比水压来认识它
B、探究串联电路电阻的关系时，通过分析总电阻与各导体电阻在电路中产生的效果来认识
C、探究电功大小跟哪些因素有关时，通过小灯泡的亮度来比较电功大小
D、探究电流与电压、电阻关系时，控制电阻（电压）不变，研究电流与电压（电阻）关系
②要探究动能与物体运动速度的关系应选用______图．
③乙图中让两个小球从同一高度滚下的目的是：______，
乙组实验可以得出的结论是：______．
④若水平面绝对光滑，该实验还能得出结论吗？______，理由是：______．

科目： 来源：2010-2011学年江苏省无锡市江阴市九年级（上）期末物理试卷（解析版） 题型：解答题

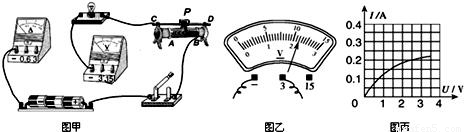

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（5）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“＞”、“＜”或“=”）．
（6）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

科目： 来源：2010-2011学年江苏省无锡市江阴市九年级（上）期末物理试卷（解析版） 题型：解答题

小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）请你依题中的实物连接图在右侧方框内画出相应的电路图，并标出电流表与电压表的正负接线柱．

（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是断开开关，将滑动变阻器的滑片移到阻值最大处，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______ V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．

科目： 来源：2010-2011学年江苏省无锡市江阴市九年级（上）期末物理试卷（解析版） 题型：解答题

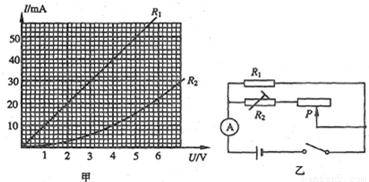

现有两个电路元件定值电阻R₁和热敏电阻R₂（电阻随温度改变而改变，且对温度很敏感），它们各自的电流与两端电压的关系如图甲所示．将这两个电路元件接入图乙所示的电路中，电源电压为6V．当电流表读数为70mA时，求：
（1）定值电阻R₁的阻值；
（2）通过热敏电阻R₂的电流；
（3）R₂的电阻；
（4）电源的总功率．

科目： 来源：2010-2011学年江苏省无锡市江阴市九年级（上）期末物理试卷（解析版） 题型：解答题

小华是班里有名的“物理迷”，他爱观察，勤思考．一天，妈妈到超市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识．

额定电压	220V
额定频率	50Hz
电动机额定功率	180 W
电热器额定功率	850W

（1）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成．制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的．由此可知，豆浆机中的电动机和电热器的连接方式是______．
（2）豆浆机铭牌上的部分技术参数如右表．豆浆机在额定电压下打浆时，通过电动机的电流是多少？
（3）小华粗略想测算一下豆浆机电热器的加热效率大约是多少．于是，他把80g大豆和1500g清水放入豆浆机中，测出其初温为20℃．豆浆机在额定电压下工作，当电热器加热的总时间约12min时豆浆沸腾，测其温度为100℃．
设豆浆的比热容等于水的比热容，请你帮他计算豆浆吸收了多少热量？（提示：豆浆质量等于大豆质量与水的质量之和）
电流通过电热器做的功是多少J？
豆浆机电热器的加热效率大约是多少？【C_水=4.2×10³J/】
