科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

小明在学了欧姆定律后归纳了滑动变阻器在不同情况下的作用不同：
（1）滑动变阻器本身的作用：通过改变接入电路中电阻线的______来改变电路中的电阻，从而来改变电路中的______（选填“电流”或“电压”）；
（2）在探究电阻R不变时，研究通过它的电流与其两端电压的关系时，滑动变阻器的作用是：通过改变电路中的电流从而来改变电阻两端的______；
（3）在探究电阻两端的电压不变时，研究通过它的电流与电阻大小的关系时，滑动变阻器的作用是：通过改变电路中的电流从而来______；
（4）在“伏安法”测未知电阻实验中，滑动变阻器的作用是：通过改变电路中的电流从而来改变电阻两端的电压最终实现______的目的．

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

半导体和金属的导电能力随温度的变化特点是不同的，因此，利用它们制成的元件在生活中也各有各的用途．
（1）一个由某半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外界放热．图1为发热功率P_发热和散热功率P_散热与温度t之间关系的图象．由图象可知，加热器工作时的稳定温度为______℃．当温度稍高于稳定温度时，P_发热______P_散热（填“＞”、“=”或“＜”）；此时发热功率继续减小，可推知，元件的电阻在继续______．

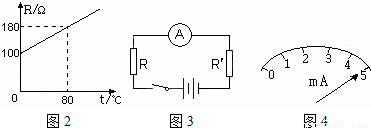

（2）如图2是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻R与电源（电压为3伏）、电流表（量程为0～5毫安）、电阻R′串联起来，连接成如图3所示的电路．用该电阻R做测温探头，把电流表的刻度改为相应的温度刻度，得到一个简单的“金属电阻温度计”．电流刻度较大处对应的温度刻度较______；请通过计算说明，若R′=450Ω，则图4中指针所指处对应的温度数值为多少？

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是某同学没计的一种测定油箱内油面高度的实验装置．
（1）它的工作原理是：油箱内油面______时（选填“上升”或“下降”），金属滑片向上端移动，电流表示数会______（填“变大”或“变小”）．
（2）请你对该同学在设计中使用电阻R₁做出评价：______．
（3）你认为该设计中值得改进的方面是：______．

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

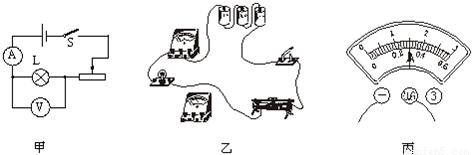

如图甲所示是“测量小灯泡额定功率”的实验电路图，已知小灯泡的额定电压为3.8V．

（1）请按照电路图，在图乙中将电压表正确连入电路．
（2）闭合开关前，滑动变阻器的滑片应调至最 ______端（选填“左”、“右”）
（3）闭合开关，调节滑动变阻器滑片使电压表的示数为3.8V，此时电流表的示数如图丙所示．则该小灯泡正常工作时的电流为 ______A，它的额定功率为 ______W．

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压若保持不变．R₁=4Ω，R₃=6Ω．
（1）如果开关K₁、K₂都断开时，电流表示数为0.6A，那么电源电压多大？
（2）如果开关K₁、K₂都闭合时，电流表示数为2A，那么R₂的阻值是多大？

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

某工地用图所示的滑轮组匀速提升质量为500kg的物体，在重物上升0.8m的过程中，拉力F的功率为2500W，此时滑轮组的机械效率为80%，
求：（1）滑轮组做的有用功（g取1ON/kg）．
（2）重物上升的速度．

科目： 来源：2010-2011学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220-40”字样，滑动变阻器的最大阻值为1210Ω，求：
（1）该灯泡正常发光时的电阻和电流
（2）灯泡两端的最小电压
（3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）

科目： 来源：《第11章 从水之旅谈起》2010年单元测验试卷（解析版） 题型：选择题

如图所示是用温度计测量某种液体温度的示意图，其中正确的是（ ）
A．
B．
C．
D．
