科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：填空题

为践行“低碳理念”，2010年上海世博会上，使用了大量的LED节能灯，它可以直接把电能转化为光能．现有一盏标有“24V，12W”LED灯，其亮度与“220V，100W”的普通白炽灯相当．
（1）若上述LED灯和白炽灯都正常工作相同时间，两灯消耗的电能之比是    ．
（2）白炽灯工作时的能量转化情况如图，则该白炽灯的发光效率是    ；试推测12W LED灯与100W白炽灯照明效果相同的可能原因是    ．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：填空题

如图甲所示，A、B分别是标有“6V  3.6W”字样的灯泡L和定值电阻R的U-I图象．则R的阻值为    Ω；若把它们接入电路，如图乙所示，当只闭合开关S₁时，L正常发光，此时电流表的示数为    A；若再闭合开关S₃，电流表的示数为    A；若只闭合开关S₂，电路消耗的电功率为    W．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

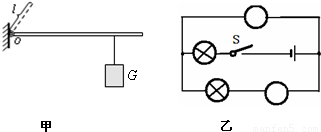

（1）如图甲所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F的作用下杠杆静止在水平位置，l为F的力臂，请在图中作出动力F的示意图．
（2）如图乙所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

河南）是小松同学测定滑轮组机械效率的实验装置，小松同学实验中测量的有关数据如表所示：

次数	钩码重G/N	钩码上升的高度h/m	拉力F/N	细线自由端移动的距离s/m	机械效率η/%
1	2.0	0.03	1.6	0.06
2	3.0	0.05		0.1	75

（1）请你根据表中数据在图中画出实验时滑轮组的绕线情况，并填好表中的空格．
（2）若提升的钩码重增加到6N，则该滑轮组的机械效率将______（填“变大”、“变小”或“不变”）．
（3）小松在实验过程中，应当______向下拉动弹簧测力计，才能通过弹簧测力计准确读出拉力的大小．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

小明和小丽利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．
（1）如图所示，质量相等的两瓶煤油中都浸泡着一段材料与长度均相同的金属丝，已知甲电阻比较小，则两根金属丝中横截面积较大的是______（选填“甲”或“乙”）．
（2）实验中，小明和小丽发现______烧瓶中温度计的示数升高较快．这表明：在______和______ 相同的情况下，导体的电阻越______，产生的热量越多．
（3）小明提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成______相等的水，并使甲、乙两烧瓶中金属丝的电阻______．水和煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）．
（4）这两个实验中除运用了控制变量的研究方法外，还用到的研究方法是______
A．类比法       B．替代法         C．转换法       D．建模法．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电热饮水机有加热和保温两种工作状态（由机内温控开关S₂自动控制），当开关S₁、S₂都闭合时，热水器处于______状态．在热水器的蓄水桶中装水至最高水位后，桶中水的质量为10kg，则（1）把这些水由25℃加热到95℃时需吸收多少热量？
（2）这些热量相当于完全燃烧多少焦碳放出的热量？，焦碳的热值为3.0×10 ⁷ J/kg）

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

在测2.5V小灯泡（电阻大约为10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V．
（1）在连接电路时，开关必须______．请将实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．
（2）若在连接电路时，有A （10Ω 1A）和B （20Ω 1A）两个滑动变阻器可供选择，则应该选择变阻器______（填“A”或“B”）连入电路，才能保证实验顺利进行．

（3）小明合理地连接好电路，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮．小明分析后发现是灯泡的故障．请你依据表一中电流表、电压表示数出现的几种情况，帮小明判断故障原因，并将其填写在表一对应的空格中．
表二：
表一：

U/V	I/A	P/W	灯泡亮度
2	0.25	0.5	暗
2.5			亮
2.8	0.32	0.896	很亮

电流表	电压表	故障原因
示数不为0	示数为0
示数为0	示数不为0

（4）排除故障后，小明调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中．当小灯泡正常发光时，电流表示数如图乙所示，此时小灯泡电阻是______Ω（计算结果保留两位小数）．小灯泡的额定功率是______W．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

在课外兴趣小组活动中，小明想验证重力势能与高度的关系：他在水平地面上铺一张纸，将蓝球表面涂黑，使蓝球分别从不同高度处自由下落，在纸上留下黑色圆斑A、B，如图所示．球从较高处下落形成的圆斑是图中______（选填“A”或“B”），你判断的依据是______．爱动脑筋的小明发现，篮球落地后反弹的高度每次也不相同，那么篮球由静止开始下落，反弹的高度究竟与哪些因素有关呢？小明与大家一起对这个问题进行了讨论，提出了不同的猜想．
猜想1：篮球反弹的高度可能与球的型号有关；
猜想2：篮球反弹的高度可能与下落的高度有关；
猜想3：篮球反弹的高度可能与地面材料有关．
于是，小明用两只充足气的#7（标准男子）、#6（标准女子）篮球及刻度尺，在水泥地面和木制地板上进行了实验．通过实验，得到的实验数据如下表：

实验序号	球的型号	下落高度/cm	地面材料	反弹高度/cm
1	#7	120	木质	80
2	#7	120	水泥	90
3	#7	150	水泥	110
4	#6	120	木质	80

（1）要验证猜想2，需要选用实验序号为______、______的两组数据进行分析．
（2）通过他的实验数据，可得到的结论是：篮球反弹的高度与______有关； 与______无关．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，斜面长S=10m，高h=4m．用沿斜面方向50N的推力F，在10s内将一个重为100N的物体由斜面底端匀速推到顶端．求：
（1）推力的功率；
（2）运动过程中物体克服摩擦力所做的功；
（3）斜面的机械效率．

科目： 来源：2010-2011学年江苏省南通市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是某电热器的工作原理图，R₁、R₂是发热电阻，虚线框为电热器的金属外壳．它用一个旋转开关可以实现电热器多档位工作的要求．其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通．如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通．
（1）如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的地线接到插头的______（选填“G”、“L”或“N”）脚．正常情况下，火线和零线之间的电压为______V．
（2）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾．该开关最好应安装在示意图中A、B、C、D、E中的______点处．
（3）如果 R₁=R₂，旋钮开关旋到位置S时的电功率为1000W，求R₁和R₂的阻值．
（4）当旋钮开关旋到位置T时，通电1min产生的热量是多少？

导     线     规     格
导线横截面积S/mm2	0.5	1	1.5	2.5
安全载流量I/A	4	8	12	20

（5）某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，请你计算说明应选横截面积为多大的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则？
