科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：填空题

某同学利用如图所示的装置测定滑轮组的机械效率．他用F=10N的拉力将重17N的重物匀速提升0.2m，在这一过程中，他做的总功为    J，其中有用功为    J，测出的滑轮组的机械效率为    ．

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：填空题

只将一个“220V 800W”的电暖气接入示数为的电能表所在的电路中，此时电能表的示数为    kW?h，正常工作5h，消耗电能    kW?h，此时电能表示数变为    kW?h．

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
（2）为粗略判断a、b两点间导体电阻的大小，可观察______．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为______同学的改进更好一些，理由是______．

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

按照题目要求作图：
（1）图1是用螺丝坩撬图钉的示意图，画出动力F₁的力臂l₁和阻力F₂的示意图．
（2）2图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
（3）从电源、电流表和电压表中选择两个器材，在图3中的空缺处填入它们的符号，使两个相同灯泡都能发光．（画出一种）

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究影响滑轮组机械效率的因素”实验中，某同学用如图所示的同一滑轮组分别做了三次实验，实验数据记录如下：

实验次数	钩码重/N	钩码上升的距离/cm	弹簧测力计的读数/N	弹簧测力计上升的距离/cm	机械效率
1	2	8	0.8	24	83.3%
2	4	5	1.5	15	①
3	6	10	②	③	90.9%

（1）写出表中标有编号①、②和③的空格处的数据？
（2）在实验操作中应该怎样拉动弹簧测力计？
（3）分析实验数据，同一滑轮组的机械效率主要与什么因素有关？为什么？
（4）不同滑轮组的机械效率又与其它哪些因素有关呢？（列举一例）

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．
（1）根据图象，某同学认为：“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些”．这位同学的判断是否正确？请说明理由．
（2）要使甲、乙升高相同的温度，应给______加热更长的时间，这说明______的吸热能力强些．
（3）如果已知甲的比热容是1.8×10³J/，则乙的比热容是______J/．

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

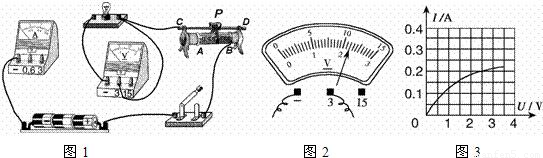

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．
