科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：填空题

在如图所示的电路中，电源电压不变，闭合开关后，电流表A₁的示数为0.5A，电流表A₂的示数为0.3A，则R₁：R₂=    ．

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：填空题

如图所示，某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻为    Ω；若将A和B并联接入到电压为3V的电源两端时，电路中的总电流为    A．

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：填空题

如图所示的电路中，电源电压保持不变，开关S₁S₂都闭合时电压表的示数为6伏；只闭合S₁时，电压表的示数为2伏，则两电阻的阻值之比R₁：R₂=    ．

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：解答题

某同学按如图所示的电路图连接电路进行实验，在实验过程中，若保持R₁不变，并通过改变滑动变阻器滑片的位置，使电压表V₁的示数分别为2V、4V、6V时，电压表V₂、V和电流表A₁、A₂相应的示数如下表所示：

V1示数/V	2	4	6
V2示数/V	6	1	2
V示数/V	8	8	8
A1示数/A	0.2	0.4	0.6
A2示数/A	0.2	0.4	0.6

（1）对表格中三只电压表的数据分析，可归纳出的结论是：______．
（2）对表格中两只电流表的数据分析，可归纳出的结论是：______．
（3）对表格中电压表V₁和A₁的数据进行分析，可归纳出的结论是：______．

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：解答题

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：解答题

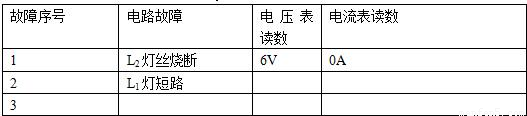

如图所示的电路，电源电压6V，电灯L₁，L₂的电阻均为15Ω，当开关S闭合后，两灯均正常发光．在某时刻．电路出现故障，电流表和电压表的示数出现异常．造成该现象的电路故障由多种可能，如下表中1，2列故障．请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填上与2，3的电流表和电压表的大约示数．

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：解答题

小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻．
（1）如图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整．（要求滑动变阻器连入电路的阻值最大）

（2）连接好电路后，小明进行了实验，记录的数据如下表所示．

次数	U/V	I/A	R/Ω
1	1.5	0.17
2	2.0	0.18
3	2.5	1.0
4	3	0.23

请仔细分析分析实验数据，回答以下问题：
①表中有一个明显的错误数据，请指出错误数据并分析产生的原因．______．
②小灯泡正常发光时的电阻为______Ω．
（3）完成上述实验后，小明想用原电路测量一段电阻丝R_x的阻值（约10Ω）．他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验．请简述实验步骤并写出计算R_x的最后表达式．（已知滑动变阻器的最大阻值为R）
实验步骤：______．
表达式：R_x=______．

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：解答题

如图所示的电路中．电源两端电压不变；电阻R₁的阻值为10Ω．闭合开关S，电流表A₁的示数为2A，电流表A₂的示数为0.8A．求：
（1）通过电阻R₁的电流I₁；
（2）电源两端电压U；
（3）电阻R₂的阻值．

科目： 来源：《第14章 欧姆定律》2010年单元测验（解析版） 题型：解答题

如图所示，当开关S闭合后，当移动滑动变阻器的滑片P到B端时，电压表的示数为6V，电流表示数为0.6A．当移动滑动变阻器的滑片P到滑动变阻器的中点C时，电压表示数为4.5V．
求：电源电压和R₁的阻值．

科目： 来源：2010-2011学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，是上海世博会中国馆一“东方之冠”．在一次参观中，李先生乘电梯上楼，在电梯匀速上升的过程中，李先生的（ ）

A．动能不断增大
B．重力势能不断增大
C．动能转化为重力势能
D．重力势能转化为动能
