科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

经诊断图中的灯L处发生了断路或短路故障．利用一只电压表可以在不拆开电路的情况下，对该故障进行快速判断．操作方法是：将开关断开，把电压表接在A、B两点间，若电压表有示数，则灯L    路；若电压表无示数，则灯L    路．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

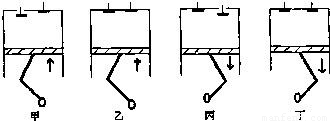

内燃机的一个工作循环有四个冲程，下图中乙表示的是其中的    冲程；丁表示的是其中的    冲程，它将    能转化成    能．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

用毛皮摩擦过的硬橡胶棒，接触验电器的金属球，验电器的金属棒下端的两条金属箔便张开如图所示．这一实验现象说明：
（1）     ；
（2）     ；
（3）     ．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在“观察水的沸腾”的实验中，使用温度计之前，应先观察它的______，认清它的______．某个实验小组观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图（a）、（b）所示，则图______是水在沸腾前的情况，图______则是水沸腾时的情况．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

芳芳做“用电流表测电流”的实验，电路连接正确．闭合开关后，电流表的示数如图所示．由此可以确定实验中的问题是     ，要使实验结果更为精确应     ，电流表的示数为     ．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

根据图1中的电路图，用铅笔或钢笔代替导线，将如图2实物连接起来．

（1）在图1中，伏特表是测量L₁灯    ，伏特表与电灯连接的方式是    联．
（2）安培表是测量L₁灯中的    ，安培表与电灯L₁的连接方式是    联．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

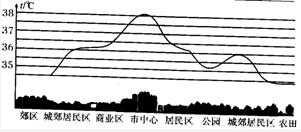

小明家住市中心，奶奶嫌城市夏天太热而不住他家，这激发了他探究城乡温差的原因．某星期天，他请全班同学分别到选定的地点，于中午同一时刻测出各测试点气温，以此绘制出图所示的“区域--温度”坐标图．

（l）图中气温最低的区域是 农田；
（2）简析该区域气温低的主要原因：水量多，水的比热容又大，所以不易升温．
（3）请提出一种降低市中心环境气温的办法：增大绿化面积．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

小军同学通过高倍望远镜观察月亮，发现月面是凸凹不平的，如图甲所示．这是由于流星在太空中运行到靠近月球时，在月球的引力作用下坠落到月面，与月面发生碰撞而形成的坑洞，叫做月坑．
   小军同学猜想月坑的深度可能与流星的质量、体积及下落的高度有关．
于是，他设计了一个用一只铺满厚厚的细沙的盘子和几个不同的小球及刻度尺进行探究月坑深度的模拟实验，如图乙所示．经过实验，数据记录如下表：

实验序号	质量m/g	体积V/cm3	下落高度h/cm	坑的深度 d/mm
1	20	7.5	50	2.6
2	20	7.5	60	3.5
3	20	7.5	70	5.0
4	20	2.5	70	11.3
5	20	1.8	70	12.4
6	60	7.5	70	14.6
7	85	7.5	70	15.9

（1）由1、2、3三组数据可得：“月坑”的深度与流星的    有关．
（2）由    、    、    三组数据可得：“月坑”深度与流星的质量有关．
（3）“月坑”的深度还与流星的体积有关：体积越大，“月坑”的深度    ．
（4）请你结合小军的研究过程就“影响月坑深度的因素”问题提出另外一个猜想：    ．

科目： 来源：2009-2010学年沪科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

根据图中标定的电流方向，从电池组、电流表、电压表三个元件中，选出两个元件，将其符号填进电路的空缺处．要求开关闭合后，两灯均有电流通过．
