科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

按照题目要求作图：
（1）如图甲所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L．
（2）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．
（3）在图丙中用一个动滑轮和两个定滑轮组成的滑轮组提升重物A，要求作用在绳自由端的拉力方向向下，有三段绳子承担物重，请在图中画出绳的绕法．

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

根据图甲、乙、丙、演示的实验现象，请你分别说明反映了什么物理规律：

（1）图甲的空气压缩引火仪点火实验，说明______．
（2）图乙的演示的电子式火花发生器点火爆炸实验，说明______．
（3）绳和木棍体验“滑轮组”的威力实验，说明______．

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

小明总结两年来所做的探究实验发现：
（1）当要研究的物理量不易直接测量时，都需要想办法把它们的大小间接显示出来．

例如：甲实验是让木块在木板上做______运动，通过弹簧测力计的示数间接显示摩擦力的大小；乙实验中动能的大小是通过______间接反映出来的．
（2）当要研究的物理量与多个因素有关时，都要采取一定措施，控制变量．
例如，要研究摩擦力与压力的关系，就要多次改变压力，同时控制接触面的粗糙程度不变．做实验时我们改变压力的具体办法是______；要研究动能跟质量的关系，就要改变质量，同时控制速度不变．具体办法是：换用______并让它们从______由静止滑下．

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为______N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为______%．请写出使用该杠杆做额外功的一个原因：______．
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：

次数	钩码 悬挂点	钩码总重 G/N	钩码移动距离 h/m	拉力 F/N	测力计移动距离 s/m	机械效率 η/%
1	A点	1.5	0.10	0.7	0.30	71.4
2	B点	2.0	0.15	1.2	0.30	83.3

根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答：______；
请简要说明两条理由：①______；②______．

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

某同学复习中用图甲所示的电路再次探究串联电路电压的规律，实验时意外发现：“当变阻器滑片P向左移时，两电压表的读数之和减小．”他产生了疑惑，在老师的引导下，知道了用久的普通干电池内部有不可忽略的电阻，可将它看作一个理想电源（电压U恒定，电阻为0）与一个电阻r的串联（图乙所示）．

为了测量干电池电阻r，他选择了适当器材，设计出如下的实验方案．
（1）选用的器材：一个电压表，符合实验要求的已知阻值的定值电阻R₁，导线和开关若干，一节旧干电池；
（2）设计出了如图丙的实验电路图；
（3）请你根据他所设计的电路图，帮他写出主要的实验步骤和需测量的物理量；
（4）请你帮他写出干电池电阻r的数学表达式（用已知量和测量量表示）：______．

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

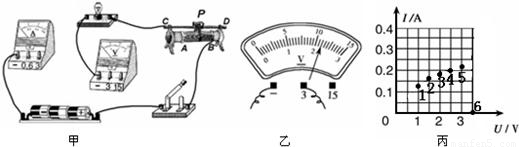

在测定“小灯泡电功率”的实验中，电源电压约为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小勇同学移动滑片P，甚至改变电路的有关连接，记下6组对应的电压表和电流表的示数，并把这6组数据以6个点的形式记录在如图丙所示的坐标中，根据坐标中的信息，可计算出小灯泡的额定功率是______W．
（6）由小勇同学的实验记录，我们可以发现小勇同学在做实验时，出现了______错误，并且造成了______的损坏．

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

小明在研究完“电流通过导体放出的热量与电阻的关系”实验后，灵机一动，将它改装成了一种测量未知液体比热容的装置．请在图中用笔画线代替导线将电路图连接完整．测量时，分别往甲乙两个烧瓶中装入水和待测液体，闭合开关一段时间后，再分别用温度计测出这段时间内水和待测液体升高的温度△t_水和△t，在不计热损失的情况下，就可以求得待测液体的比热容c=．
（1）为了使这一段时间内水和待测液体吸收的热量相等，小明设计的电路中必须满足的条件是______．
（2）为了得出待测液体的比热容表达式“c=”小明的测量方案中至少还需要的一种测量仪器，写出该仪器的名称和用途______．
（3）闭合开关后，要使水和待测液体的温度升高得更快，滑动变阻器的滑片应向______端滑动．（选填“A”或“B”）

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

学校新近买了30套总质量为300kg的物理实验器材，每套一箱．现在，某实验员需要把这批实验器材搬运到14m高的物理实验室．
（1）该实验员需要做多少功？（不考虑他克服自身重力所做的功，取g=10N/kg）
（2）假设他身体可以提供的功率P如图那样取决于所搬运物体的质量m．若要尽可能快地把这批器材搬上去，那么他每次搬运的箱子数应为______个．
（3）不考虑搬起箱子、放下箱子和下楼的时间，求他搬运这批实验器材的最短时间．

科目： 来源：2010-2011学年江苏省扬州市邗江区公道中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）第二周自主学习物理试卷（解析版） 题型：选择题

如图所示四种情景中，人对物体做了功的是（ ）
A．提着水桶在水平地面上匀速前进
B．搬而未起
C．翘起石块
D．推而不动
