科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：填空题

在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，元件甲的电阻是    Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是    A，流过元件乙的电流是    A．元件乙可能是    元件（选填“导体”或“半导体”）

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F₂的力臂；并画出作用在螺丝刀柄上A点的最小动力F₁的示意图．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

从电源、电流表和电压表中选择两个器材，在下图中的空缺处填入它们的符号，使两个相同灯泡都能发光．（画出一种）

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

如图是探究物体的动能、速度和质量有关的示意图，在探究动能与速度有关时，要保持 ______不变，让小球在 ______的高度滚下，以不同的速度推动小盒子移动过一段距离，研究不同速度小球对小盒子做功的大小；要探究动能跟物体的质量有关时，要保持 ______相同，就是要小球从静止开始从 ______滚下．某小组的探究记录如下表．

次数	小球质量m/g	小球起始高度h/cm	小盒移动距离s/cm	小球对小盒做功大小比较W
1	100	10	s1	W1
2	100	20	s2＞s1	W2＞W1
3	100	30	s3＞s2	W3＞W2
4	200	20	s4＞s2	W4＞W2
5	300	20	s5＞s4	W5＞W4

分析后你得出的结论是：______．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．
（1）根据图象，某同学认为：“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些”．这位同学的判断是否正确？请说明理由．
（2）要使甲、乙升高相同的温度，应给______加热更长的时间，这说明______的吸热能力强些．
（3）如果已知甲的比热容是1.8×10³J/，则乙的比热容是______J/．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

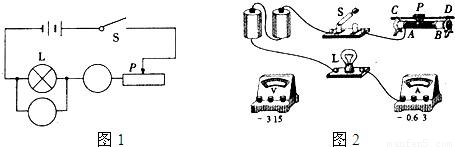

在“测定小灯泡的额定功率”的实验中，小灯泡的额定电压为2.5V，小灯泡的电阻大约为10Ω．

（1）实验电路图如图所示，请在图中的圆圈内正确填上电流表和电压表的符号．
（2）用笔画线代替导线把图所示的电路补充完整．
（3）按图连接好电路，闭合开关前，滑动变阻器的滑片P应调至______端（选填“A”或“B”）；闭合开关后，发现灯泡不发光，电流表无示数，但电压表示数接近电源电压，则产生此故障的原因可能是______．
（4）排除故障后，闭合开关并调节滑动变阻器使灯泡正常发光，这时电流表的指针位置如图所示，该小灯泡的额定功率为______．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

空气流动形成风，风能够发电．风力发电机是将风能（气流的动能）转化为电能的装置，其主要部件包括风轮机、齿轮箱、发电机等（如图所示）．风力发电时，风轮机叶片受到风力的推动后转动，从而带动发电机发电．某地的一台风力发电机，其风轮正面迎风，当风速为8m/s时，每秒钟流向叶片旋转面积的空气质量是7200kg，该地的空气密度是1.2kg/m³． 已知空气动能与空气质量成正比，且1kg空气在不同的速度（V）时的动能（E）如下表所示．

E（J）	2	8	18	32	50
V（m/s）	2	4	6	8	10

（1）当风速为8m/s时，每秒钟通过叶片旋转面积的空气体积是多少立方米？若煤的热值3.2×10⁷J/kg，那么这样的一台风力发电机在1h内获得的风能与完全燃烧多少千克的煤所产生的内能相当？
（2）当风速为10m/s时，1s钟流向叶片旋转面积的空气质量是多少千克？若在这种情况下，风力发电机能对外提供5.4×10⁴J的电能，那么这台风力发电机的风能转化为电能的效率是多少？
（3）科学家认为，理想空气发电厂应建立在海拔4600m到10000m的空中，其原因是什么？

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

如图所示，工人师傅用一个定滑轮和动滑轮组成滑轮组，把重为500N的箱子匀速提升5m，动滑轮的质量为8kg，不计绳重和摩擦，取g=10N/kg．
（1）在图中用笔画线代替细绳组装滑轮组．
（2）在向上提升箱子的过程中，人对绳子的拉力为多大？
（3）在向上提升箱子的过程中，滑轮组的机械效率为多少？．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

如图所示，是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属片是杠杆的一端，R′是阻值为12Ω的定值电阻，电流表量程为0～0.6A，电源电压为6V，由油量表（用电流表改装）的指针指示的刻度就可知油箱内油的多少．求：
（1）定值电阻R′的主要作用．
（2）当油量表的指针指在刻度盘中央时，滑动变阻器消耗的功率是多少？
（3）能否将电压表接入这个电路？为什么？

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（一）（解析版） 题型：解答题

如图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间．电热锅的部分参数如下表所示．

容积	4.5L
额定电压	220V
额定功率	80W
加热功率	500W

（1）三脚插头上标着E的导线和 ______相连，插座上相应的导线和 ______相连．
（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“______”时为保温档．小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是 ______．
（3）该电热锅处于高温档正常工作时，使4.5L的水温度升高54℃需要42min，那么电热锅的效率为多少？[c_水=4.2×10³J/]．
