科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，电源电压为6V，且保持不变，图中电压表示数为2V，灯L₂的电阻是4Ω，则通过灯L_l的电流强度为     A，灯L₁电阻值为     Ω．

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，当闭合开关S时，电流表A₁，A₂，A₃的示数分别是1.8A、0.9A、0.5A，则通过灯泡L₁、L₂和L₃的电流分别是    A、    A和    A．

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

小明学习了燃料的热值知识后，自己设计了一个实验来比较煤油和菜籽油的热值．他实验时组装了如图的装置，并且每隔1分钟记录了杯中水的温度．

加热时间（min）		1	2	3	4	5	6	7	8	9
甲杯水温（℃）	25	27	29	32	34	36	38	40	42	44
乙杯水温（℃）	25	26	27	28	29	30	31	32	33	34

（1）为了保证实验结论的可靠，小明在实验时应控制两套装置中相同的量有______．
（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______．
（3）小明在实验前用天平测出了烧杯中水的质量及油灯中燃料的质量，并由记录的数据计算出了水吸收的热量，而且还算出了煤油和菜籽油的热值，你认为他所计算的燃料的热值可靠吗？为什么？

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

在测定标有“2.5V”字样的小灯泡电阻的实验中：

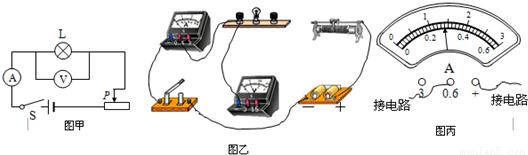

（1）请你根据电路图甲将图乙中实物电路补充完整．
（2）通过实验得到了三组U和I的数据（如表）．当灯泡两端电压为3.0V时，电流表示数如图丙所示，请将读数填入表格中．

实验次数	1	2	3
电压U/V	1.5	2.5	3.0
电流I/A	0.2	0.25

（3）小灯泡正常发光时的电阻为______Ω．
（4）在分析这些实验数据时，你会发现灯丝的电阻是变化的，你认为引起灯丝电阻变化的原因是______．
（5）实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是（至少说出两点）______、______．
（6）利用现有器材和电路图还能完成的实验有：______（说出一个即可）．

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

某科技活动小组自制出探究电阻大小与哪些因素有关的装置，如图所示．图中AB、BC、CD、DA分别是不同材料制成的金属线，四段金属线彼此之间是断开的．T形金属插头（共四只）可以插入金属线彼此之间的金属小孔中，使相邻的金属线相连通．M、N是鳄鱼夹．四段金属线的参数见下表．

（1）为了探究电阻大小与材料有关，应选取______段与______段金属线进行研究．
（2）为了探究电阻大小与横截面积有关，应选取______段与______段金属线进行研究．
（3）要探究电阻大小与长度有关，应利用该装置如何进行操作？
（4）M、N能不能直接接在B、C两点上？为什么？

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备．”小明在科技活动中设计了一个实验电路，如图所示．用以模拟十字路口的红绿灯控制．请你认真分析后填空：
（1）当单刀多掷开关接通位置“1”时．有______个灯发光，发光灯的连接采用的是______联方式．
（2）当开关接通位置“3”时，允许______方向的车辆通行．（选填“东西”或“南北”）

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

在一次实验中需要测量小灯泡L₁两端的电压和流过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只增加了一根导线，电路就正常工作了．请你在图中画出小刚连接的那条导线．

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

根据图所示实物图，请你在方框内画出电路图，并标明电表的正负接线柱．

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年山东省济南市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω．现输电线在某处发生短路，为确定短路的位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为1.5V时，电流表的示数为30mA，问：短路位置离甲地多少千米？
