科目： 来源：2010-2011学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

小宇做测量小灯泡电功率的实验（小灯泡标有“3.8V”字样）．
（1）如图所示，他所连接的实验电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线，画出正确的接法．

实验次数	电压表示数/V	电流表示数/A	灯泡亮度
1	0.5	0.1	不发光
2	2.0	0.25	发光较暗
3	3.8		正常发光
4	6.0		不发光

（2）电路连接正确后，闭合开关，记录的部分实验数据和现象如上表所示．分析表中实验数据可知：第1次实验中，小灯泡不发光的原因是______，接下来应进行的操作是______；所用电源电压为______V．
（3）由于小宇粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻：R=

=5Ω，再计算出灯泡的额定功率：P=

=2.888W．
请你对小宇计算额定功率的方法作出评价：小灯泡的额定功率______（选填“大于”“等于”或“小于”）2.888W，理由是______．
（4）如果该电压表0～15V量程已经损坏，0～3V量程仍可以使用，请你只用现有器材，帮助小宇测出该灯泡的额定功率，你的方法是______．

查看答案和解析>>

科目： 来源：2010-2011学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

小明通过学习得知：一般情况下，水的质量一定时，加入食盐的质量越多，溶液的浓度就越高．他想探究食盐水溶液的导电性能与什么因素有关．小明的猜想是：
a．食盐水溶液的导电性能与溶液的浓度有关．
b．食盐水溶液的导电性能与金属片之间的距离有关．
c．食盐水溶液的导电性能与溶液的温度有关．
小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设计了如图的装置，进行了探究实验．他记录的实验表格如下：

实验次数	加入食盐量	两金属片AB间距离/厘米	灯泡亮度
1	勺	2	微亮
2	勺	2	较亮
3	勺	1	较亮
4	勺	1	很亮

（1）比较实验次数1和2可验证猜想______（选填“a”、“b”或“c”）．
（2）这个实验用到了控制变量法，我们所学的实验中，很多也用到了控制变量法，请举一例：______．
（3）在实验过程中，小明认为用电流表代替小灯泡也能进行实验，你认为______（选填“可行”或“不可行”），理由是______．
（4）利用现有的装置和器材，请你对猜想c进行探究验证．
①实验步骤：用酒精灯加热食盐水溶液，观察小灯泡的亮度变化．
②你怎样对该实验结果进行分析判断？
（5）请你提出一个新的猜想：溶液的导电性能可能还与______有关．

查看答案和解析>>

科目： 来源：2010-2011学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

某浴池用的地下温泉水，浴池中水的体积是40m³，初温是85℃，当水温降到45℃时可供洗浴使用．温泉水的密度约为1.0×10³kg/m³，温泉水的比热容约为4.2×10³J/，煤的热值是3.0×10⁷J/kg．试求：
（1）浴池中温泉水的质量是多少？
（2）当浴池中的温泉水从85℃降到45℃时，放出的热量是多少？
（3）温泉水放出的热量相当于完全燃烧多少千克的煤？

查看答案和解析>>

科目： 来源：2010-2011学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

家用电器工作时往往达不到额定的电压和功率．某同学对家用电器进行了相关的观察和研究，记录了有关数据，如下表：

观察对象	有关记录和相关活动
观察电水壶铭牌	U_额=220V P_额=1210W
观察电能表的铭牌	220V 20（40）A 50Hz 3600r/kw?h
用电水壶加热一壶水	关闭家里其它用电器，只将电水壶接入电路中烧水，同时观察电能表，观察到表盘3min转了180转．

假设电水壶的电阻保持不变，请你利用这位同学在活动中获得的有关资料，求：
（1）允许他家同时工作的用电器最大功率；
（2）电水壶工作时的实际电功率；
（3）该同学家的实际电压．

查看答案和解析>>

科目： 来源：2010-2011学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

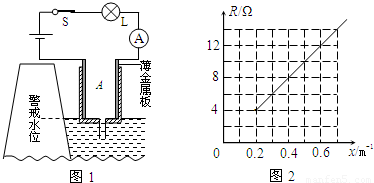

图1是测量高于湖水警戒水位装置的原理图．长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平．已知电源电压恒为6V，小灯泡标有“2V 2W”字样（灯丝电阻不变）．两金属板间的湖水电阻R与x的关系如图2所示（x为容器内水柱高度h的倒数，即x=
