科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：选择题

如图所示，电源电压保持不变．当开关S₁闭合、S₂断开时，电流表的示数为0.2A；当开关S₁、S₂都闭合时，电流表的示数为O.8A．则电阻R₁与R₂的比值为（ ）
A．1：3
B．3：l
C．2：3
D．3：2

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：选择题

如图所示，滑动变阻器R的总电阻为60Ω，定值电阻R=60Ω，电源电压18V．断开开关S，移动滑动头P使电压表示数为9V，然后闭合开关S，则通过R的电流为（ ）

A．0.12A
B．0.15A
C．0.24A
D．0.45A

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题

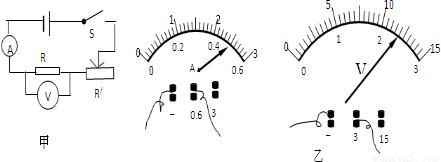

在如图甲所示的电路中，当开关S闭合时，电压表和电流表的示数如图乙所示，则所测电阻R=    Ω；若移动变阻器滑片，使电压表的示数为3V，则此时电阻R=    Ω   （不考虑温度变化对电阻的影响）．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题

如图所示，电源电压不变，当开关S闭合，灯泡正常发光，再将滑片P向B端移动，在此过程中，电流表的读数     ，电压表的读数为     ．（以上两空选填“变大”“不变”或“变小”）

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题

如图所示，R为定值电阻，电源电压恒定．闭合开关，当滑动变阻器接入电路的阻值为R/4时，电压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过Ro的电流之比是    ，电源电压是    V．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题

小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象．
分析图象可知，甲、乙两个电阻之比R_甲：R_乙=    ；并能得出如下的结论：
（1）    ．
（2）    ．
（3）    ．
（4）    ．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题

如图所示电路，开关S闭合后，电流表的示数    （填“变大”“变小”或“不变”）；若电流表示数变化了0.1 A，则电阻R=    Ω（电源电压保持不变）

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题

在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将     （选填“增大”“减小”或“不变”）．当滑片P在滑动变阻器的a、c两个端点位置时，电压表示数分别为0V和4V；则当滑片P在滑动变阻器最大阻值的-半位置b时，电压表示数     2V（选填“大于”“小于”或“等于”）．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷A（解析版） 题型：填空题
