科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：选择题

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：选择题

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：选择题

一根直杆可绕轴O转动，在直杆的中点挂一个重物，在杆的另一端施加一个方向始终保持水平的力F，如下图所示，在力F使直杆从竖直位置慢慢抬起到水平位置的过程中，力F的大小变化情况应是（ ）

A．一直在增大
B．一直在减小
C．先增大、后减小
D．先减小、后增大

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：选择题

室内垃圾桶，平时桶盖关闭不使垃圾散发异味，使用时，用脚踩踏板，桶盖开启．根据室内垃圾桶结构图可以确定（ ）

A．桶中有两个杠杆在起作用，一个省力杠杆，一个费力杠杆
B．桶中只有一个杠杆在起作用，且为省力杠杆
C．桶中只有一个杠杆在起作用，且为费力杠杆
D．桶中有两个杠杆在起作用，且都是费力杠杆

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：选择题

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

玩具“不倒翁”被扳倒后会自动立起来．请在图中画出此“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂．（黑点表示“不倒翁”的重心）．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

用如图所示的滑轮组提升重物，若拉力F将绳子的自由端移动1.5m时，重物升高0.5m，请你在图中画出绳子绕法．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

如图所示，小明用100N的力推墙壁，请画出该力的示意图．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

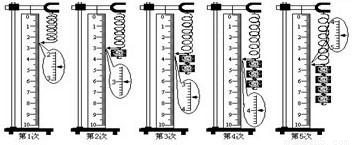

某同学在研究轻质弹簧的长度随拉力变化的关系时，进行了如图所示的实验．已知每个钩码重为0.5N，刻度尺的最小分度值是1mm．

（1）请将观察到的数据填入实验记录表中．

实验次数	1	2	3	4	5
钩码对弹簧的拉力F/N
弹簧的长度L/cm

（2）根据实验数据，在坐标格内做出弹簧长度L随拉力F变化的关系图象．

（3）此实验中弹簧长度L与拉力F的关系是______．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

下图中给出了一些杠杆的实例，请你找出它们的支点，说出它们各属于哪一类杠杆．
