科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：选择题

如图所示的电路中，甲、乙是两只电表，闭合开关S后，两灯都发光，则（ ）
A．甲是电流表，乙是电压表
B．甲是电压表，乙是电流表
C．甲、乙都是电流表
D．甲、乙都是电压表

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：选择题

如图所示电路，电压表V₁的示数为9V，电压表V₂的示数为4V，电压表V₃的示数为7V，则灯L₂两端的电压为（ ）

A．3V
B．2V
C．4V
D．5V

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：填空题

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：填空题

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：填空题

在如图所示电路中，闭合电键后，灯L₁、L₂均正常工作．甲、乙为电学仪表，其中甲是    表，测量的是    ；乙是    表，测量的是    ．

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：填空题

如图所示，合上开关后电压表V₁、V₂和V₃的示数分别为6V、5V和3V，那么电灯L₁两端的电压为    ，L₂两端的电压为    ，L₃两端的电压为    ．

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：解答题

在下面两个图的圆圈内填上适当的电表符号，并标出正、负接线柱．

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：解答题

在如图中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L₁和L₂串联，且都能发光．

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：解答题

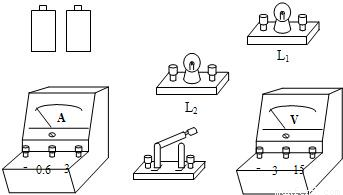

如图所示，有两节干电池，两个小灯泡L₁、L₂，电键和电流表、电压表．要求把小灯泡串联在电源上，并用电压表测量L₁两端电压，用电流表测量电路的总电流．

科目： 来源：《13.5 测量电压》2011年同步练习（3）（解析版） 题型：解答题

陈钢在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉他是一个小灯泡坏了，请你帮助陈钢，在图所示的实验器材中任选一种，连入电路，检测出哪只灯泡坏了，请按下面表格的要求填入检测实验的内容．

选用器材	检测电路图	现象及结论
