科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：填空题

内燃机的一个工作循环有四个冲程，图中表示的是     冲程，它将     转化为     能．一个循环曲轴转动     圈．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：填空题

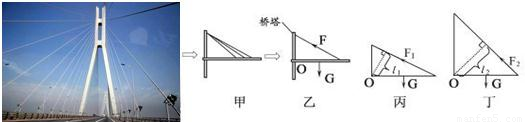

如图为南京长江二桥．“桥塔为什么要造这么高？”小明对此进行了研究：他将大桥的结构进行简化，抽象成图乙所示的模型，又画了桥塔高低不同的两幅图丙和丁．小明通过比较发现：适当增加塔的高度，可    （选填“增大”或“减小”）力臂，从而    （选填“增大”或“减小”）斜拉索的拉力．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：填空题

滑轮组既能省力又能改变力的方向．亮亮用自制的滑轮组来提起500N重物（如图所示），绳自由端的拉力F=200N，重物以0.2 m/s的速度匀速上升，不计摩擦和绳重，则动滑轮重    N，拉力做功的功率是    W，该滑轮组的机械效率等于    ，当被提起的重物变重时，滑轮组的机械效率就    （填“变大”、“变小”或“不变”）．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：解答题

根据图中的实物连接图画出对应的电路图．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：解答题

作出如图的铡刀使用中的两个力臂，并表明L₁和L₂．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（6）（解析版） 题型：解答题

彤彤同学家住楼上，最近正在装修房子，需要搬运装修材料，但有些材料由于楼道过窄不方便搬运，于是瑞瑞建议采用如图所示的滑轮组，这样站在地上就可把材料运上楼．请帮助瑞瑞画出滑轮组的绕线示意图．
