科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：选择题

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：选择题

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

如图是一个理发用电吹风的实物简图，其中当开关S₁闭合时，电吹风吹冷风，只有电动机工作，电热器（电阻）不工作；当S₂也同时合上时吹热风，此时电动机工作，电热器也工作．请你以笔代线把未画好的部分图补充完整．

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

根据图（甲）中的电路连接情况，在（乙）图中画出与该图对应的实路图．

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

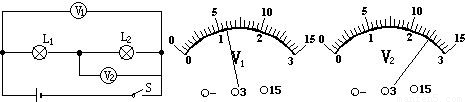

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图所示．则V₁用的量程是______V，V₂用的量程是______V，小灯泡L₁上的电压是______．

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

图是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出．某同学做了如下检测：
（1）将5枚大头针分别插在图中a、b、c、d处，使之与电热丝接触；
（2）将插头与3V电源相联，用电压表分别测得U_ab=3V，U_ac=3V，U_ad=3V，U_ae=0V，Ued=3V，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置．请回答：
①这几枚大头针相当于______；
②用笔将（2）中的确定的断点区域的电热丝描出来（将虚线画成实线）．

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图中画出正确的连接方法．

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

在繁华闹市的十字路口，一般都装有红绿灯，如图所示，四个路口共装有12盏灯，要求在车辆东西方向行驶时东西路口的绿灯亮，同时南北路口的红灯亮；当南北方向的车辆放行时，南北方向路口的绿灯亮，同时东西路口的红灯亮．并要求当红、绿灯转换之间，各路口黄灯自亮，以提醒司机做好减速或启动的准备．在岗亭内装一只单刀多掷开关，由交警手动开关实现上述控制．问电路应怎样连接才能满足要求？在图中画出电路图．

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

指出图所示电路的三处错误：
（1）______；
（2）______；
（3）______．

科目： 来源：《第13章 电路初探》2010年拓展测试题（解析版） 题型：解答题

如图所示是某同学测量灯泡两端的电流和电压时出现的一些情况如下：
（1）V表的指针反向偏转；
（2）A₁的指针偏转角度太大；
（3）A₂的指针偏转角度太小．
根据上述现象，请你帮助这位找一找原因，以便于掌握电表的使用知识，为学好电学知识打好坚实的基础．
（1）中的原因是______；
（2）中的原因是______；
（3）中的原因是______．
